海水淡化和烟气脱硫是两类“最吃材质”的工况，也最容易在页面上被轻描淡写。客户问“这个泵能不能用于海水”，如果只回一句“我们用 316 不锈钢”，要么被有经验的工程师直接排除，要么埋下几年后腐蚀穿孔的隐患。海水和脱硫浆液看的是同一套逻辑：介质里有什么、温度多高、有没有缝隙和沉积、流速多快。这一篇把介质、材质和页面写法串起来。
先把介质看清，而不是只看“泵”
同一个词“海水”，在不同位置差别很大：
- 海水/苦咸水：氯离子高、含氧、有生物附着，温升会明显加速点蚀和缝隙腐蚀。反渗透（SWRO）取水、高压段、浓水排放处的条件各不相同。
- 烟气脱硫（湿法石灰石-石膏）浆液：酸性、含固量高、有氯离子和氟离子，既有腐蚀又有磨蚀，循环泵、石膏排出泵的要求不一样。
- 高温卤水/浓盐水：氯离子和温度叠加，是对不锈钢最苛刻的组合之一。
所以选材的依据是“介质 + 温度 + 流速 + 结构（缝隙/沉积）”，而不是一个材料牌号。页面上应先把工况分段，再谈材质。
不锈钢不是都不怕海水

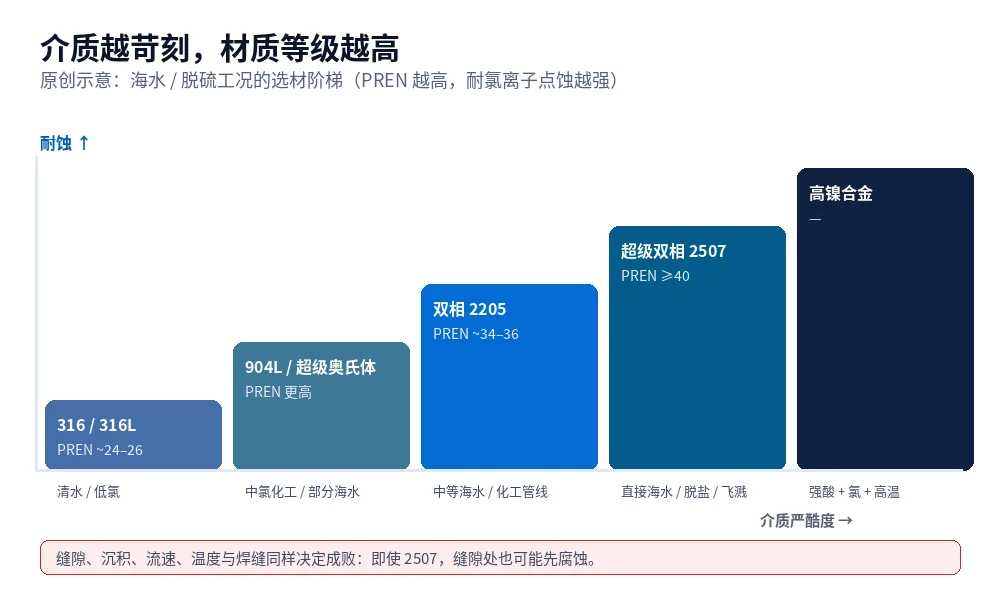

奥氏体不锈钢里，316/316L 是最常见的“防腐”起点，但它并不适合长时间浸泡的高温海水：氯离子会引发点蚀和缝隙腐蚀。判断耐氯离子能力常用一个指标——PREN（点蚀当量，按 Cr、Mo、N 含量估算），数值越高，耐受越强。常见的强度阶梯大致是：
| 材质类型 | PREN 大致区间 | 适合的工况 | 局限 |
|---|---|---|---|
| 316 / 316L | 约 24–26 | 常温、低氯、缝隙可控的清水/工艺水 | 高温海水、缝隙处易点蚀 |
| 904L / 超级奥氏体（如 6Mo 类） | 更高 | 中高氯、含酸的化工与部分海水工况 | 成本高、焊接与加工要求高 |
| 双相不锈钢 2205 | 约 34–36 | 中等氯离子、缝隙可控的海水与化工管线 | 极端高温浓盐水或强缝隙不足 |
| 超级双相 2507 | ≥ 40 | 直接海水、脱盐、飞溅区、缝隙风险高的场合 | 成本、焊接工艺要求更高 |
| 高镍合金（如镍基/哈氏类） | — | 最苛刻的酸+氯+温组合 | 价格显著更高 |
公开的选材资料通常给出这样的经验规则：中等氯化物、缝隙可控选 2205；直接海水、脱盐、飞溅区、缝隙和沉积风险高的场合，倾向 2507 甚至更高等级；但即便如此，缝隙、沉积和焊缝仍是腐蚀的薄弱点，实际表现与设计和运行有关。具体牌号、状态与厚度以项目规格和厂家数据为准。
结构和运行同样是防腐的一部分
再好的材质，也怕设计上留死角。以下几条在页面上讲清，比只列牌号更能建立专业信任：
- 避免缝隙与积液：法兰垫片、螺栓连接、支撑和死管段容易成为缝隙腐蚀起点。
- 控制流速：过低会沉积、结垢，过高会冲刷腐蚀，海水系统尤其要设计合理流速。
- 焊缝与热处理：双相钢的焊接和铁素体/奥氏体比例对耐蚀影响大，需要合格工艺。
- 材质组合：不同金属相接时的电偶腐蚀要评估，必要时绝缘或选用相容材质。
- 阴极保护与涂层：大型海水系统常配合使用，页面可说明适用条件而非一律标配。
这些和化工泵材质选型、泥浆泵/渣浆泵的磨损选型是同一套思路，只是介质不同。脱硫浆液还叠加磨蚀，材质和过流件设计要一起看。
页面怎么写才站得住
| 页面区块 | 建议内容 | 要避免 |
|---|---|---|
| 工况分段 | 按取水/工艺/浓缩/排放等位置区分介质条件 | 一句“适用于海水” |
| 材质对照 | 列出可选材质、耐蚀倾向与适用边界 | 把 316 当万金油 |
| 结构说明 | 关键部位（叶轮、泵壳、轴、密封）的材质与型式 | 只写整泵材质 |
| 标准与试验 | 引用的标准、试验与文件（以现行文本为准） | 堆标准号当卖点 |
| 边界声明 | 说明选材需按实际工况确认，不替代工程评估 | 承诺“永不腐蚀” |
注意区分“材质等级”与“制造商声称”。行业公开资料能给的是选材的一般规律，不能替代针对具体介质的腐蚀评估。页面可以引用标准的存在，但标准号不能当卖点乱用，这一点见API 610 与 ASME B73.1 的合规表述。
承接询盘要问的工况
要给出靠谱选材，就得先收齐参数，和泵选型 RFQ 的工况清单一致：介质名称与浓度、氯离子/含固量、温度（正常/最高）、流量与扬程、安装位置（飞溅区、浸泡、干湿交替）、连续还是间歇、允许停机、以及是否已有指定材质。把这些问清楚，材质建议才不会拍脑袋。
参考来源
- 双相钢 2205 与超级双相 2507 的公开对比资料：PREN 区间、海水/脱盐/脱硫的选材经验规则。
- 关于海水冷却与缝隙腐蚀的公开技术说明（含对超级双相焊缝在海水中的表现与缝隙风险的提示）。
- 脱盐与湿法脱硫的公开工艺介绍：介质酸性、含固、氯离子与磨蚀特征。
说明：本篇为编辑整理，PREN 区间与适用边界为公开资料的常见表述；实际选材必须结合介质分析、温度、流速、结构与焊接工艺，由项目工程确认，不能以本篇替代腐蚀评估与设计校核。
