化工厂采购问“你们能不能用 316L”，如果你直接回一句“可以，我们的泵都耐腐蚀”，这单基本就埋了隐患。同一种介质，浓度、温度、是否含氯离子、是否充气、流速高低，都会把材料表现拉开一个数量级；316L 在低温低氯下是好选择，在高温含氯环境里却可能点蚀或应力腐蚀开裂。材质选型页真正要做的，不是甩一张“万能耐腐蚀表”，而是先把工况参数问清楚，再说明每种材料的适用边界。

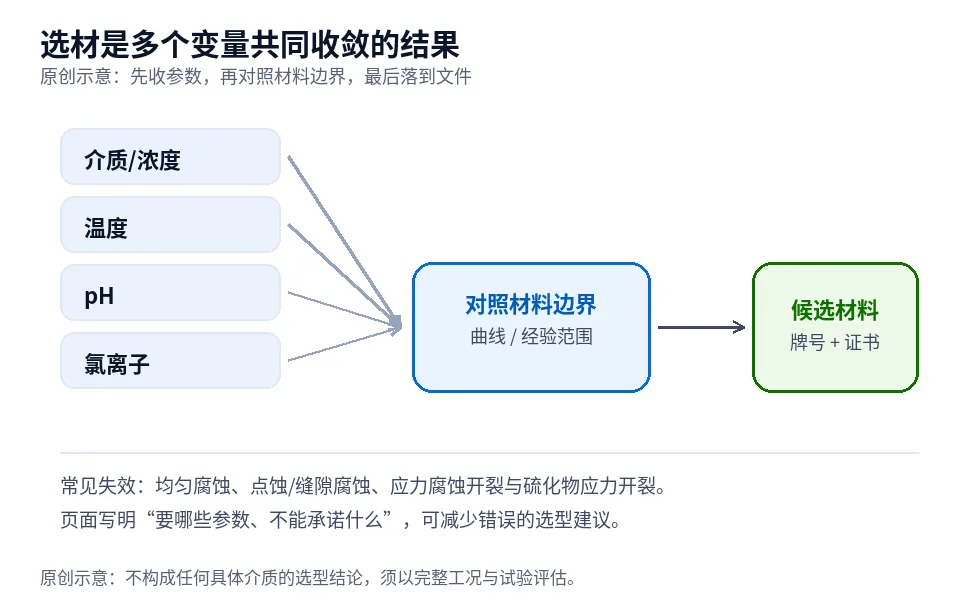

先收参数，再谈材料
脱开工况谈材料没有意义。页面和询盘表单至少应收齐下列信息，缺一项就可能给错建议：
| 参数 | 为什么影响选材 |
|---|---|
| 介质名称与化学式 | 氧化性/还原性酸、盐溶液、有机溶剂的行为完全不同 |
| 浓度（质量分数） | 同一种酸在不同浓度下的腐蚀机制会变 |
| 温度（正常/最高） | 温度每升高，腐蚀速率通常显著上升 |
| pH 与酸碱性 | 决定选耐酸还是耐碱材料 |
| 氯离子含量 | 决定是否要点蚀/缝隙腐蚀/应力腐蚀开裂的考量 |
| 是否含固体颗粒、流速 | 影响磨蚀与冲刷腐蚀 |
| 是否充气/含氧化剂 | 氧化性环境可能利于钝化，也可能加速某些材料腐蚀 |
| 杂质与混入物 | 微量杂质（如氯离子、硫化物）常是破坏因素 |
这些参数和泵选型 RFQ 要收集的工况数据高度重叠。页面把参数表前置，等于把最容易出错的环节提前拦住。
为什么不能只发一张通用耐腐蚀表
网上流传的“材料—介质”对照表大多只给“好/一般/差”三档，隐藏了最重要的条件。以镍基合金 C-276（UNS N10276）在硫酸中的公开数据为例：它的等腐蚀曲线是按“浓度—温度”组合绘制的，标注的是某腐蚀速率（例如 0.1 mm/y）对应的边界；一旦硫酸中夹带约 200 ppm 氯离子，腐蚀速率会被明显推高。也就是说，同一材料在同一介质里，浓度、温度、氯离子三个变量就能让结论反转。
类似的例子还有 316L：不少选型指南建议在温度低于约 60 °C、氯离子低于约 50 mg/L 的场合使用 316L，温度更高或存在游离氯时改用 C-276 一类镍基合金。这类“经验边界”可以写进页面，但必须注明来源与适用范围，不能当成通行结论。
材料谱系：从铸铁到镍基与衬里
| 类别 | 常见牌号/体系 | 典型适用与注意 |
|---|---|---|
| 铸铁/球墨铸铁 | 灰铸铁、球墨铸铁（如 ASTM A395） | 中性水、弱腐蚀工况；对酸性介质通常不适用 |
| 碳钢 | WCB 等铸钢（ASTM A216） | 无腐蚀或轻腐蚀的清水、油品；需腐蚀余量 |
| 奥氏体不锈钢 | 304/316/316L（ASTM A351 CF8/CF8M/CF3M） | 低温、低氯的多种介质；忌高温含氯点蚀与 SCC |
| 高合金奥氏体 | 904L、6Mo（254SMO 等） | 高氯、海水等；成本高，需按工况评估 |
| 双相/超级双相 | 2205、2507（ASTM A995 铸件；A182/A240 锻件板材） | 强度高、耐氯离子；注意焊接与相比例控制 |
| 镍基合金 | Alloy 20、Alloy 625、C-276（ASTM A494、A744 铸件） | 强腐蚀、混酸、含氯环境；价格与交期是约束 |
| 钛及钛合金 | 工业纯钛、Ti-Pd | 氧化性氯化物、海水优良；还原性酸与干燥氯气中不适用 |
| 非金属衬里/整体 | PTFE/PFA 衬里、PVDF、PP、陶瓷 | 强酸常用衬里方案；注意温度上限、负压与渗透 |
表中“典型适用”只是方向，不是结论。真正的判断通常要落到三种腐蚀形态：均匀腐蚀、局部腐蚀（点蚀/缝隙腐蚀）、应力腐蚀开裂与硫化物应力开裂。页面如果能把“我们回答哪几类问题”讲清楚，比堆牌号更有价值。
标准与文件：让“耐腐蚀”变成可核对的东西
工程采购不会只听一句结论，通常要看文件。阀门与泵的选材相关标准与文件包括：
- 材料标准。铸件可按 ASTM A351、A216、A395、A494、A744、A995 等牌号要求；具体牌号与热处理状态应写进技术协议。
- 酸性（含 H₂S）工况。石油天然气生产环境适用 NACE MR0175/ISO 15156（Part 1 总则、Part 2 碳钢与低合金钢及铸铁、Part 3 耐蚀合金）；炼油环境适用 NACE MR0103/ISO 17945。标准只针对“开裂”风险（硫化物应力开裂 SSC、应力腐蚀开裂 SCC），不解决均匀腐蚀与局部腐蚀；而且它把材料分为“抗开裂/不抗/无数据”，材料需在标准限定的温度、pH 与化学条件下使用。
- 材料证书与复验。欧洲常用 EN 10204 3.1 证书证明炉批与化学成分；到货可做 PMI（材料成分现场鉴别）核对牌号，防止混料。
页面注明“可提供的材料标准与证书类型”，是把“耐腐蚀”从形容词变成文件的关键一步。材料证书与炉批、检验批的对应关系，可参考泵备件与铭牌/BOM 的识别方法，逻辑是一致的：结论要能落到具体零件与批次。
页面怎么写才不误导
| 写法 | 问题 | 更稳妥的表达 |
|---|---|---|
| “本泵适用于所有酸碱介质” | 无法核对，且几乎一定不成立 | “在下列介质/浓度/温度范围内可选 X 材料，超出范围需评估” |
| 给一张无条件的“耐腐蚀表” | 忽略浓度、温度、氯离子 | 给出适用条件与来源，注明“参考曲线，实际需按工况确认” |
| 把某牌号写成“万能” | 各材料都有明确禁区 | 列出该材料的边界与典型失效形态 |
| 只写“不锈钢”不写牌号 | 304 与 316L、双相差别很大 | 注明具体牌号与材料标准 |
| 把标准名当资质 | NACE 是选材与开裂防护要求 | “按 NACE MR0175/ISO 15156 适用条款选材”并给出适用条件 |
一个务实的产品页结构是：先给工况参数表；再给可选材料与各自边界；然后说明对应标准、证书与可提供的试验；最后把“待确认项”单列，请买家回传介质与工况数据。报价时把待确认项写清，可参考泵报价的数据表与偏差表，避免把假设当保证值。
教学示例：同一介质的两种取向
下表为演示用教学假设，不构成任何具体介质的选型结论，实际必须按完整工况与试验评估。
| 假设工况 | 可优先考虑 | 主要风险 |
|---|---|---|
| 稀硫酸，常温，无氯离子 | 316L 或高合金奥氏体不锈钢 | 浓度或温度升高后腐蚀加剧 |
| 稀硫酸，80 °C，含约 200 ppm 氯离子 | 双相/超级双相或镍基合金（如 C-276） | 点蚀、缝隙腐蚀；成本与交期上升 |
| 海水类含氯介质，常温 | 双相 2205/2507 或钛材 | 流速过高时的冲刷腐蚀；钛在还原性酸中不适用 |
| 强酸且要求低成本 | 衬里泵（PTFE/PFA 等） | 温度上限、负压工况与内衬渗透 |
示例想说明的是：选材是“工况 + 材料 + 成本 + 可维护性”的共同结果。页面把判断逻辑写出来，买家反而更愿意把工况数据交给你，这也是化工泵询盘质量提升的关键。阀门与泵在材质、连接与压力等级上的表达要统一，可参考产品目录里压力等级与连接的写法。
参考来源
- Haynes International，HASTELLOY C-276 alloy 技术资料（硫酸等介质的 0.1 mm/y 等腐蚀曲线；含 200 ppm 氯离子时腐蚀加速）
- Swagelok，Simplify Materials Selection Guide（316L 低温低氯、C-276 高温或含氯环境的选择建议；双相/镍基合金特性）
- NACE/ISO，ANSI/NACE MR0175/ISO 15156《Petroleum and natural gas industries — Materials for use in H2S-containing environments》及 NACE MR0103/ISO 17945（炼油环境抗硫化物应力开裂）
- ASTM，A351（奥氏体铸钢件）、A216（碳钢铸件）、A395（球墨铸铁）、A494（镍及镍合金铸件）、A744（耐蚀镍铬铁铸件）、A995（双相不锈钢铸件）
- EN 10204《Metallic products — Types of inspection documents》（3.1 材料证书类型）
