机加工零件谈完尺寸和材料，最后常卡在“表面处理”这一行。图纸写“按图处理”或者只写“银色”，工厂只能来回追问：是阳极氧化还是喷漆？导电面要不要留？膜厚多少？这一行没写清，报价不准，量产也容易翻车。表面处理不是外观问题，它同时决定防腐、耐磨、导电性和能不能过食品、医疗或户外项目的要求。这一篇把常见的几类处理讲清楚，并给出图纸和产品页该写的字段。
先分清目的，再选处理
同一种金属能有多种处理，选哪一种取决于你要解决什么问题，而不是“哪个高级”：
- 防腐：户外、潮湿、沿海或接触化学介质时，防止基材生锈、点蚀。
- 耐磨/表面硬度：有相对滑动、频繁拆装或要抗刮擦时。
- 导电与屏蔽：需要接地、导电或电磁屏蔽时，很多涂层会把这层“绝缘掉”。
- 外观与合规：颜色、光泽、手感，以及食品接触、医疗等对表面和清洗的要求。
把这几项排序，选择范围就小很多。比如“要防腐又要导电”，阳极氧化整面做上去就把导电断了，必须靠遮蔽保留导电区，或者改用化学转化膜、镀层。

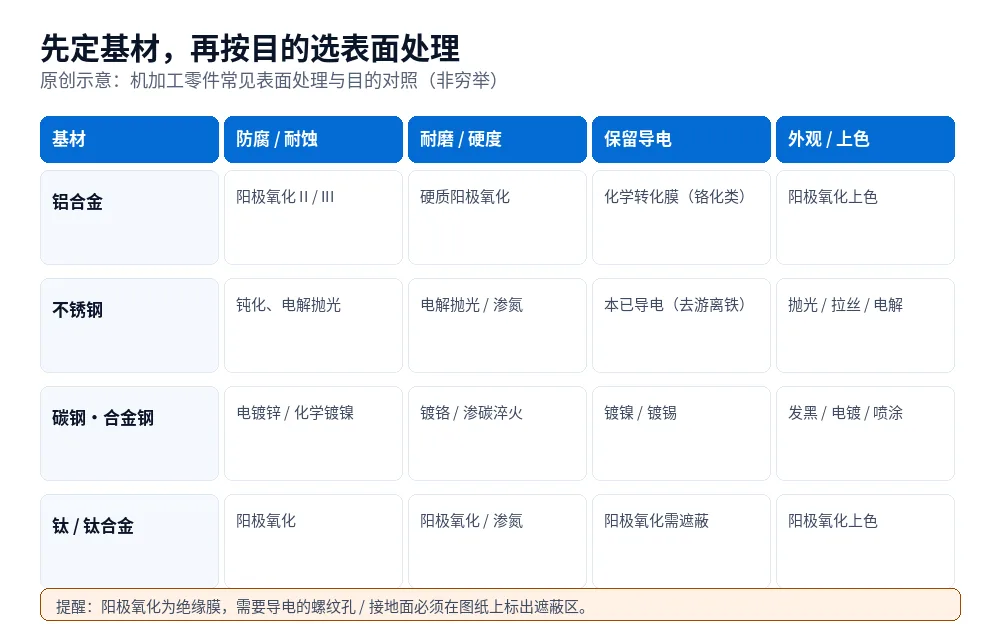

按材料选常见处理
处理方式是“材料 + 目的”的组合，不能跨材料硬套：
| 基材 | 常见处理 | 主要解决 | 注意 |
|---|---|---|---|
| 铝合金 | 阳极氧化（Type II 装饰/防护）、硬质阳极氧化（Type III） | 防腐、耐磨、可上色 | 不导电；需遮蔽导电区；封闭与否影响外观 |
| 铝合金 | 化学转化膜（如铬化/无铬转化，俗称 Alodine 一类） | 薄层防腐、保留导电 | 膜很薄，耐磨有限 |
| 不锈钢 | 钝化、电解抛光 | 去游离铁、提升耐蚀与洁净度 | 食品/医疗/洁净场合常用；不能修复划痕 |
| 碳钢/合金钢 | 电镀（锌/镍/铬）、化学镀镍、发黑（氧化） | 防腐、耐磨、外观 | 电镀可能引入氢脆风险，高强件要关注 |
| 钛/钛合金 | 阳极氧化 | 耐磨、可上色、识别 | 颜色与电压有关；医疗/航空另有规范 |
| 各类金属 | 粉末喷涂、喷漆 | 外观、防腐 | 不导电、遮盖基材质感、边角易磕碰 |
不锈钢和钢件的表面处理与紧固件侧的思路相通，可对照紧固件表面处理（镀锌、达克罗与氢脆）一起看。
阳极氧化不止一种
铝合金最常被点名的就是阳极氧化，但它分类型，写图纸和页面时不能只写“做阳极氧化”：
- Type II（普通阳极氧化）：常见装饰与防护用途，能染色，颜色选择多。
- Type III（硬质阳极氧化 / Hardcoat）：膜层更厚更硬，耐磨要求高时用；膜层越厚，尺寸变化和疲劳影响越需要提前说清。
还要写清是否封闭（封孔）、颜色（透明/黑/具体色号或类比 RAL）、光泽（哑光/亮面），以及哪些面必须保留导电——因为阳极氧化是绝缘的，螺纹孔、接地面的遮蔽要在图纸上标出来，否则装配时才导电不良。
钝化、电解抛光：不锈钢的“洁净”路线
不锈钢本身靠表面钝化膜防腐。机械加工会嵌入游离铁、留下杂质，钝化就是把游离铁去掉、让钝化膜恢复。它提升耐蚀，但不改变尺寸、不遮盖划痕。电解抛光在钝化之外还均匀去掉一层材料，得到更光亮的表面，常用于需要高洁净、易清洗的场合。食品、制药、实验室设备常要求这两类处理，具体以适用标准和客户规范为准。
电镀、发黑与氢脆
碳钢和合金钢靠镀层或氧化膜防腐。要提醒两点：一是电镀前酸洗会引入氢，高强度件（如高等级螺栓、弹簧件）可能发生氢脆，通常要求去氢处理，这一点和紧固件行业的要求一致；二是“发黑/氧化”防腐能力有限，更多是外观和轻微防护，户外长期暴露不能只靠发黑。
图纸上要写什么
| 字段 | 写清楚的内容 | 常见错误 |
|---|---|---|
| 处理类型 | 具体是阳极氧化/钝化/镀锌/粉末喷涂，含 Type II 或 III | 只写“表面处理”或“按图” |
| 适用标准 | 引用的标准号与版本（如某阳极氧化、某钝化规范） | 写“国标”但不给号 |
| 膜厚/参数 | 膜厚范围、颜色或色号、光泽、封孔要求 | 不标膜厚，凭外观验收 |
| 遮蔽区 | 需保留导电或配合的面、螺纹需不需要保护 | 整件处理，装配时才发现不通 |
| 外观基准 | 外观检验的基准面、可接受缺陷 | 用“无瑕疵”这种无法验收的写法 |
| 文件 | 是否需要处理报告、盐雾试验等 | 事后才补要文件 |
图纸版本要和报价、生产用的一致，这一点和来图询价的版本与材料确认、打样转批量的复核条件相呼应。如果报价前对可制造性有疑问，走DFM 反馈比事后改图更省事。
产品页怎么承接这类需求
把表面处理做成一张“能对号入座”的能力表，比堆一堆工艺名词有用：按材料分组，列出可选处理、能达到的效果、典型用途、大概的交期差异；再配几张真实样件照片（不同处理的实际外观），并说明颜色和纹理会有批次差异、以实物样为准。能力表要对应实际能做或稳定外协的工艺，不要把不常做的也列上，以免客户按表来却接不了。
参考来源
- 多家机加工服务商的表面处理公开资料：阳极氧化（Type II / Type III）、化学转化膜、钝化、电解抛光、电镀、粉末喷涂的适用材料与用途。
- 行业公开说明：阳极氧化为绝缘膜层，需遮蔽保留导电或导电区域；化学转化膜较薄、可保留导电。
- 金属表面处理与腐蚀防护的公开技术资料：钝化去除游离铁、电解抛光改善洁净度、电镀与氢脆的关系。
说明：本篇为编辑整理，具体标准号、膜厚、颜色与验收方式以最新标准和客户技术规范为准；不同工厂的实际工艺能力不同，能力表应据实填写。
