同一颗 10.9 级螺栓，电镀锌和达克罗在报价单上可能只差几分钱，到了客户现场却是“会不会断”的问题。高强度紧固件表面处理里，最常被问到、也最容易被写混的三件事是：这层处理到底防多久锈、会不会带来氢脆、以及页面和证书上该怎么标。下面按买家选型时的判断顺序拆开讲。
先看强度等级，再谈处理工艺
表面处理不是独立选项，它和紧固件的强度等级绑在一起。对于 8.8 级及以上、尤其是 10.9/12.9 级的高强度件，凡是经过酸洗或电镀的工艺，都存在氢原子渗入基体的风险——这就是氢脆。氢脆的特点是在装配受力后、往往几小时到几十小时内突然断裂，外观却看不出来，所以它属于“出事了才知道”的失效。
行业里的处理办法是“除氢”：电镀后、钝化前，在约 190–230℃ 下烘烤数小时（常见 4–24 小时），让氢逸出。但这道工序可操作性差、成本高，而且钝化膜在 60℃ 以上会被破坏，所以顺序不能反。现实中，除非客户强制要求，否则不一定默认执行——这正是采购必须把工艺要求写进技术文件和订单的原因。
常见表面处理怎么取舍

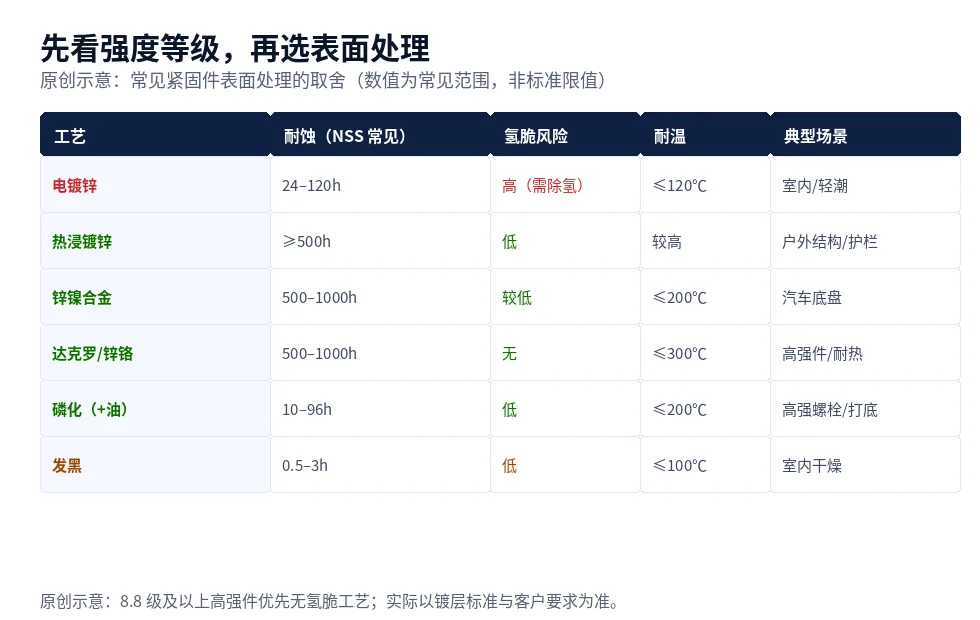

下面这张表把常见的几类处理放在一起对照。表中盐雾时长是行业里常见的范围，用于说明量级差异，不是标准限值；真实数值取决于镀层厚度、封闭剂、测试方法和执行的标准。
| 工艺 | 耐蚀（中性盐雾常见范围） | 氢脆风险 | 耐温 | 典型场景 |
|---|---|---|---|---|
| 电镀锌（蓝白/彩/黑锌） | 约 24–120h，加封闭剂可更高 | 高，需除氢 | 约 ≤120℃ | 室内、轻潮环境 |
| 热浸镀锌 | 较高，常见 ≥数百小时 | 低 | 较高 | 户外结构、护栏 |
| 锌镍合金 | 较高，常见数百至上千小时 | 较低 | 约 ≤200℃ | 汽车底盘等严苛环境 |
| 达克罗 / 锌铬涂层 | 高，常见 500–1000h | 工艺不引入氢 | 约 ≤300℃ | 高强度件、耐热件 |
| 磷化（常配防锈油） | 取决于油，常见 10–96h | 低 | 约 ≤200℃ | 高强度螺栓、涂装打底 |
| 发黑（氧化） | 很低，常见数小时级 | 低 | 约 ≤100℃ | 室内干燥、需涂油 |
把这张表读成一句话：耐蚀、无氢脆、耐高温、成本这四项很难同时最优。电镀锌便宜好看但防腐一般、对高强件有风险；热浸镀锌防腐好但镀层厚、影响螺纹配合、温度高不适合 10.9 级以上；达克罗/锌片涂层薄、防腐强、不引入氢脆，但历史上含铬，环保合规是关键变量。
“达克罗”到底指什么
达克罗（Dacromet）是音译，国内也写作锌铬涂层，成分以片状锌粉、铝粉、铬酸盐和粘结剂为主，涂覆后经高温烧结形成层状屏蔽与牺牲阳极保护。它的几个特点对高强度件特别有吸引力：涂层薄（常见数微米到十几微米）、工艺不经过酸洗和电镀因而不引入氢脆、耐热可到 300℃ 左右、耐蚀明显强于普通电镀锌。
问题在于传统配方含六价铬，受环保与 RoHS 类要求的限制。于是出现了以片状锌铝粉替代铬酸盐的“无铬锌片涂层”，国外常见品牌名如 Geomet/交美特，通常也被归入同一类“锌片涂层”。写页面和报价时，重点不是品牌名，而是把三件事说清楚：涂层类型（含铬/无铬）、涂层标准（如 EN ISO 10683 这类“非电解锌片涂层”标准）、以及目标盐雾时长与封闭剂。只写一个“达克罗”或“Dacro”，在欧洲客户那里往往等于信息不足。
页面与订单该怎么写
| 信息项 | 建议写法 | 要避免 |
|---|---|---|
| 涂层名称 | 电镀锌 / 热浸镀锌 / 锌片涂层（含铬或无铬）等准确名称 | 笼统写“防腐处理” |
| 标准与厚度 | 引用镀层标准并给出膜厚范围 | 只写颜色（蓝白/彩锌） |
| 耐蚀目标 | 写明盐雾小时数与测试标准 | 写“永不生锈” |
| 氢脆 | 标明是否除氢、除氢温度/时长 | 对 10.9 级默认不除氢 |
| 证明文件 | 盐雾报告、镀层厚度报告、按客户要求 | 口头保证 |
一个教学示例：买家问 “We need M16 10.9 bolts with min. 480h salt spray, no hydrogen embrittlement. What coating do you recommend?” 稳妥的回复不是直接报一个工艺，而是先确认目标标准（是否指定 EN ISO 10683 或客户自有规范）、装配环境（海边、室内、高温）、螺纹配合要求与验收方式，再在无铬锌片涂层、锌镍合金等候选里给出依据。以上询盘为演示，不代表任何真实客户、项目或产品。
表面处理常和材质、等级一起出现在产品页和询价里，等级与镀层的整体写法可参考紧固件等级、材料和镀层；标准号怎么标不混乱，见DIN/ISO 标准与版本标注；批次货证明怎么给，见MTC 与检测报告。
参考来源
- ISO 4042《紧固件—电镀层》与 EN ISO 10683《紧固件—非电解锌片涂层系统》（镀层标准入口；标准正文为付费文本，本篇未逐条下载）
- ASTM F1940《Process Control Verification to Prevent Hydrogen Embrittlement in Plated or Coated Fasteners》与 ASTM F2329《Zinc Coating, Hot-Dip, Requirements for Application to Carbon and Alloy Steel Bolts…》（氢脆过程控制与热浸镀相关标准）
- ISO 898-1《紧固件机械性能》与 EN 10204《金属制品检验文件类型》（强度等级与文件类型）
- 公开的行业技术资料（中国腐蚀与防护学报关于无铬达克罗涂层的研究、紧固件行业对达克罗与电镀锌耐蚀对比的公开测试说明）
