询盘中可能遇到这样的说法：“要 8.8 级不锈钢的”“10.9 级镀锌是不是就不生锈了”“A4-80 就是比 A2-70 强度高一级吧”。这三句都把一个信息当成了另一个信息。紧固件上，性能等级、材料、表面处理是三件独立的事，产品页必须分开写。
8.8、10.9 这些数字读的是什么
碳钢和合金钢紧固件的性能等级按 ISO 898-1 的编码：第一位数字 ×100 是公称抗拉强度（MPa），第一位 × 第二位 ×10 是公称屈服强度（MPa），第二位代表屈强比。
| 性能等级 | 公称抗拉强度 | 公称屈服强度 | 说明 |
|---|---|---|---|
| 4.6 | 400 MPa | 240 MPa | 常见低等级 |
| 8.8 | 800 MPa | 640 MPa | 调质处理，用途较广 |
| 10.9 | 1,000 MPa | 900 MPa | 高强度等级之一 |
| 12.9 | 1,200 MPa | 1,080 MPa | 高强度等级；氢脆敏感性需按适用标准评估 |
两点要补上。第一，这些是“公称”值，标准中的实际最小抗拉强度会随直径和长度变化，产品页写“≥800 MPa”时应说明对应的直径/规格范围，不能把公称值当作任何规格的保证值；Bossard 的公开技术页（Screws, Property Class 4.6 to 12.9）按 ISO 898 给出最小抗拉载荷与保证载荷表，可用于核对这一区别。第二，它不是剪切强度，单位也不是 GPa；国内一些资料把 8.8 说成“抗剪切应力 8.8 GPa”，是把编码当成了字面单位，属于常见误写。
等级不等于材料牌号
性能等级规定的是成品要达到的机械性能。标准对每一等级允许的钢材范围有规定，但同一等级可以由不同钢种达到，同一钢种也可因热处理不同得到不同等级。因此：
- 不要把“8.8”当成材料牌号写进“材料”字段。
- 也不要用材料牌号替代性能等级；等级仍要另写。
- 具体钢种由制造方按适用标准和工艺选择，并以材质/检验文件证明，不能只凭等级推断材料。
本文不给出某种等级“必须”用哪种钢的结论——应查适用标准的材料表并结合制造工艺确认。

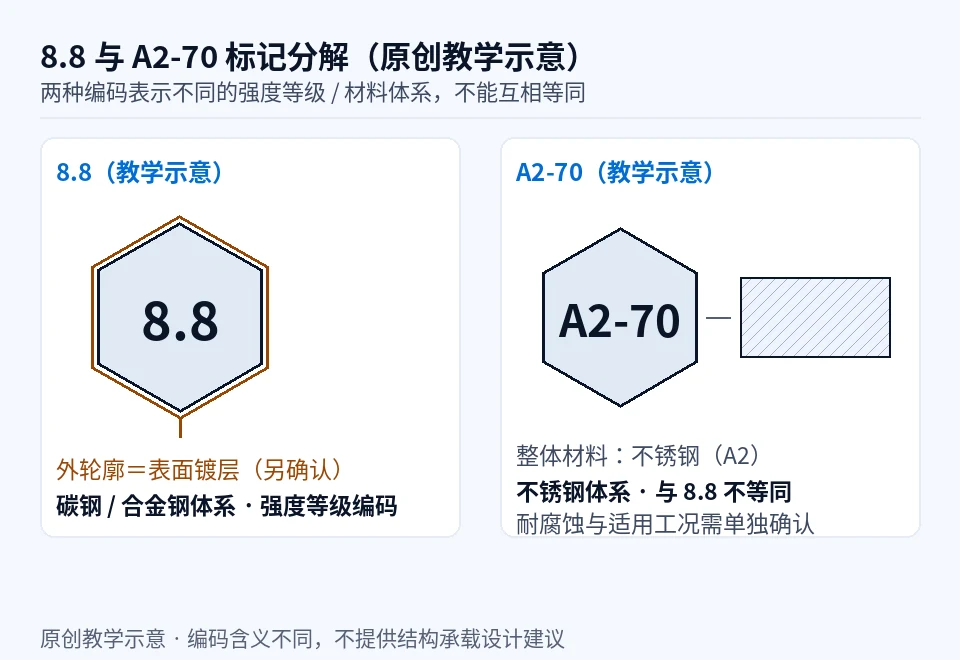

A2-70、A4-80 是另一套编码
不锈钢紧固件按 ISO 3506-1 标注：A 表示奥氏体钢组，A2、A4 等进一步标识钢种组别，横线后的数字是强度等级，对应最小抗拉强度除以 10（70 = 700 MPa，80 = 800 MPa）。
| 标记 | 材料组 | 强度等级 | 关键理解 |
|---|---|---|---|
| A2-70 | A2 | 70 级（适用范围内最小抗拉强度 700 MPa） | 通用耐蚀倾向 |
| A4-70 | A4 | 70 级（适用范围内最小抗拉强度 700 MPa） | 与 A2-70 属同一强度等级要求，差别在材料组/耐蚀倾向 |
| A4-80 | A4 | 80 级（适用范围内最小抗拉强度 800 MPa） | -80 是强度等级，不代表更耐腐蚀 |
A2、A4 是材料组代号，常与 304/316 系不锈钢相关联，但材料组不等于精确牌号，也不能替代材质证明（不锈钢与碳钢的等级体系对照可参考 Stainless vs Carbon Steel Grade Mapping）。常见误解有两个：其一，以为 A4 一定比 A2“更高一级”。A4 与 A2 是不同材料组，差别在化学成分与耐蚀倾向；A2-70 与 A4-70 属同一强度等级要求，但这只是“要求相同”，不等于任何两批产品的实际机械性能完全相同，应以材质与检验文件为准。其二，以为 -80 比 -70 更耐腐蚀——数字只表示强度等级要求，不表示更耐蚀。另外，不锈钢的等级体系与碳钢不同，不能把 12.9 直接套到不锈钢上；需要更高强度时，应另行评估适用的材料与标准体系（包括高强度不锈钢方案），不能简单按碳钢等级推断。
还要注意，“不锈钢”不等于“任何环境都不锈”，也不构成对某种介质、温度或氯离子环境的适用保证。是否适用某种工况，应由设计方按相关规范和实际介质确认，本文不给结构承载或选型设计建议。
表面处理是第三个独立坐标
表面处理既不是等级也不是材料，它影响耐蚀、外观、摩擦系数和是否需要去氢。电镀涂层的具体要求见 ISO 4042。常见三类方向的对比见下表；具体选取与检验按适用标准、涂层代号和订单要求。
| 涂层方向 | 常见标准 | 特点 | 注意 |
|---|---|---|---|
| 电镀锌（含锌镍、锌铁等） | ISO 4042 | 外观均匀、成本较低 | 高强度件电镀的氢脆风险需按适用标准评估 |
| 非电解锌片涂层 | ISO 10683 | 涂覆过程不电解 | 过程不电解不等于前处理或服役环境零氢脆风险；耐蚀与适用性按标准与工况评估 |
| 热浸镀锌 | ISO 10684 | 镀层较厚、户外耐蚀 | 影响螺纹配合，实际供货通常按标准配套螺纹间隙/内螺纹余量并做相应检验 |
几个容易说错的点：
- 盐雾试验的小时数是试验要求或结果，不是“保证几年不生锈”的承诺。试验条件还包括所依据的标准、判定对象（何时算白锈、何时算红锈）等，不能只看小时数，也不能把某一涂层的小时数套到其他涂层。
- 高强度件电镀是否需要去氢、以及具体工艺，应依据适用的表面处理标准、材料与热处理状态、前处理与电镀工艺综合评估；去氢处理可降低但不能保证完全消除风险，不能当作免检或“不会断裂”的承诺。本文不给出温度、时长等工艺处方。
- 不同涂层对螺纹配合、摩擦系数和检验方式的影响不同，具体以适用标准、涂层代号与订单要求为准；盐雾、涂层质量等试验按对应标准和判定执行。
页面上把三个坐标分开写
建议产品页固定三个字段，互不替代：
- 性能等级：标准 + 等级（如 ISO 898-1 8.8，或 ISO 3506-1 A4-80）。
- 材料 / 材料组：按标准与供方确认，并可由材质文件证明。
- 表面处理：标准 + 涂层代号或厚度/耐蚀要求（按合同指定）。
示例（教学，非完整规格）：性能等级 8.8（标准版本按约定）；材料按标准与供方确认；表面处理按合同指定的涂层代号与标准。这样客户能分清强度、材料与耐蚀，不会把“镀锌”当成“不锈钢”。涉及高强度与电镀组合时，页面或报价单应说明按适用标准评估去氢安排，并可提供相应文件。
常见错误
- 把“8.8”写进材料字段，或把材料牌号当等级。
- 认为“不锈钢”就是“不锈”，也不写材料组与强度等级。
- 认为 A4 一定比 A2 强度高、-80 一定比 -70 更耐腐蚀。
- 把 A2/A4 当成精确的 304/316 牌号，代替材质证明。
- 用“镀锌”笼统代表所有表面处理，不写标准、涂层代号与耐蚀要求。
- 把盐雾小时数当成使用寿命承诺，或写“永不生锈”。
- 认为非电解涂层就一定没有氢脆风险，或给出未经核对的去氢工艺处方。
- 没有工况、配合件及计算/试验依据，就给出结构承载或拧紧扭矩结论。
等级、材料、镀层分清之后，证明文件是下一层：原材料结果和成品检验不能互相替代，详见 材质证明书怎么和炉号、批号对上；标准与版本标注见 DIN 933 与 ISO 4017 的标注差异。参数与单位的通用写法可参考 产品参数怎么写才不会被说错，同维度比较的做法见 参数更高就更好吗。若要把材料、等级与镀层做成可读的产品页，可了解 外贸 B2B 网站建设。
