数控机床出口：轴数、行程与定位精度怎么给资料

数控机床的询价，很容易变成"比参数"。客户在报价单上圈了行程和精度，就以为万事俱备；真到验收却争论"这台机器能不能稳定做到这个公差"。数控机床的行程、精度和配置是一整套相互关联的资料，只挑一两个数字报价，后面多半要扯皮。

数控机床询价先把"加工对象与工件尺寸、所需轴数与行程、定位与重复精度、主轴转速与功率、控制系统与接口、电压与安装条件"写清，供应商才能报出真正对得上的配置。

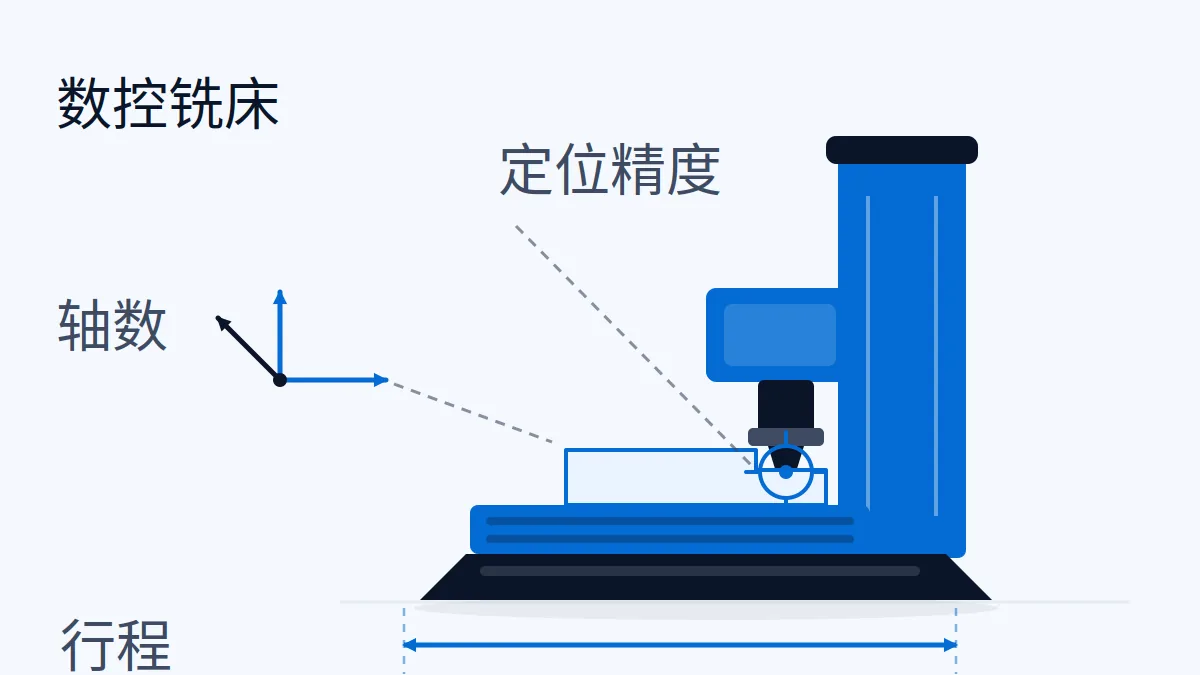

轴数与行程，先对得上工件

计算机数控（CNC）是用计算机对机床刀具做自动控制；它由早期的数控（NC）演化而来，因为编程、修改和实时调整更方便，逐渐取代了打孔纸带等介质的 NC（Wikipedia：Computer numerical control）。现代数控系统按 CAD/CAM 生成的指令工作，指令以 G 代码、M 代码等顺序程序的形式下发给机器执行。运动通常至少控制两个轴（X 和 Y），再加上沿 Z 方向移动的主轴；刀具位置由直驱步进电机或伺服电机驱动，以得到高精度运动（同上）。

因此资料里不能只写"三轴加工中心"。客户要给出典型工件的长宽高、是否需要第四轴或转台、是否有深腔或异形特征，供应商才能判断行程和结构是否够用。行程不够，再高的精度也装不下工件。

开环还是闭环：精度指标的来源

数控系统的位置控制分开环和闭环两类。开环系统只从控制器向电机单向通信，通常更便宜但精度较低；闭环系统会把位置、速度、加速度的实际反馈送回控制器以便修正，从而应对负载和温度变化带来的误差。步进电机两类系统都能用，伺服电机则只能用于闭环系统；在商用金属加工机床上，闭环控制是标准配置，也是达到所需精度、速度和重复性的前提（同上）。

这一点直接影响"精度"该怎么写进资料：标称定位精度和重复定位精度要有测试条件，客户若要求长期稳定加工某个公差，供应商需要说明是闭环配置还是开环配置。把"精度指标来自闭环系统"这层关系写清楚，比单列一个数字更经得起复核。

回差、对刀与安全边界

现代数控机床多用滚珠丝杠，能消除大部分回差，但回差仍需纳入考虑；回差较大的机床只要始终沿同一方向施加切削力，仍可能做到较高精度，但在需要反向运动的加工（例如铣圆，轴的运动会呈正弦变化）中，回差会影响精度，因此常用直线编码器或实测来补偿（同上）。另外，很多数控机床在开机时并不知道工作台或刀具的绝对位置，需要手动"回零"或"对零"来建立参考，这些限位只用于确定工件位置，并非机械硬限位；机床自身或驱动机构仍可能被开出物理边界而碰撞，多数机床另设轴运动限位参数（同上）。

把回差补偿方式、对刀流程和限位设置写进资料，客户在验收时才知道该测什么，培训也有人负责讲清。

控制指令与图纸的对应关系

数控系统的 G 代码和 M 代码都基于三维笛卡尔坐标系，绝对坐标较常用于机床，代表坐标平面上的 (0,0,0) 点；这个点通常设在毛坯上，作为加工开始前的"原点"或"工件零点"（同上）。由于任何一个零件可能要用到钻头、锯片、测头等多种刀具，现代机床常把多把刀具组合成一个"单元"，或由外置控制器和人工/机器人把工件在机床之间转移，最终产出满足原始 CAD 图纸每项规格（含公差）的零件（同上）。因此出口资料里要写明图纸与程序版本、坐标系约定、以及是否需要随机夹具体系，减少到现场才发现程序和图纸对不上的情况。

数控机床出口询价清单

• 加工对象：典型工件材质、尺寸、特征与批量。
• 轴数与行程：X/Y/Z（含第四轴）行程、工作台尺寸、工件承重。
• 精度：定位精度、重复定位精度及测试方法与条件。
• 主轴与刀柄：转速范围、功率、刀柄接口、是否自动换刀。
• 控制系统：控制系统与版本、G/M 代码、通信与数据接口。
• 安装与文件：电压频率、地基与排屑、安装调试资料与随机备件。

具体精度数值、行程与可加工范围，须以供货方验收标准和实际检测报告为准，本文只说明资料准备口径。机床常与刀具、夹具和检测量具一起采购，量具的精度与校准资料逻辑相近，可参照金属铸件出口：材质牌号、图纸与探伤要求怎么写，把机加工与检测类资料统一。

参考来源

• Wikipedia，Computer numerical control（CNC 由 NC 演化而来，以 G 代码/M 代码顺序程序执行，常由 CAD/CAM 生成；运动通常至少两个轴 X/Y 加沿 Z 的主轴，由直驱步进或伺服电机驱动；开环与闭环位置控制的区别，闭环可修正负载和温度带来的误差，步进电机两系统通用而伺服仅限闭环，商用金属加工机床以闭环为标准；滚珠丝杠消除大部分回差，反向运动加工中回差影响精度并可用直线编码器补偿；开机需回零建立参考，限位参数与物理限位并存；G/M 代码基于三维笛卡尔坐标系，原点多设于毛坯；多刀具组合成单元，产出满足 CAD 图纸含公差的零件）。
