舞台灯不亮，先别怀疑灯坏了。DMX 链路里，5 针 XLR 的每根针都有固定分工，接反、少接、用话筒线代替，都会让灯“通电但不听话”。出口资料如果只写“DMX512 接口”，买家遇到问题还是得回来问针位。

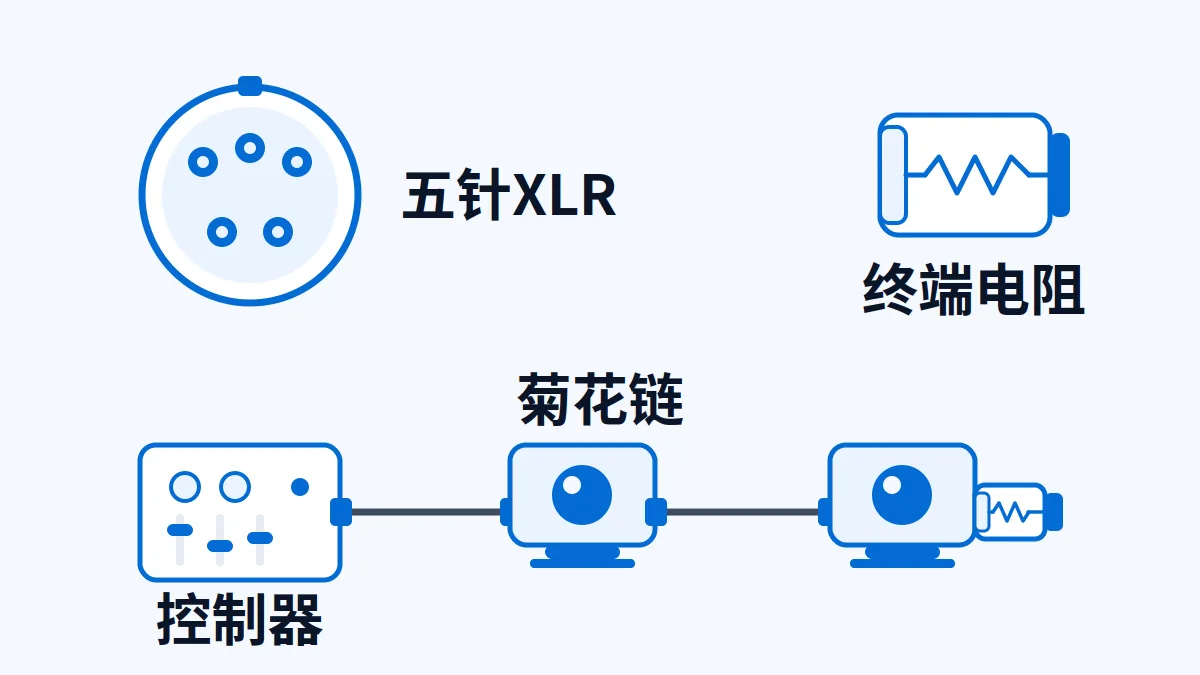

5 针各做什么
ANSI E1.11（USITT DMX512-A）规定：设备应使用 5 针 XLR，针 1 为数据链路公共端，针 2 为 Data 1−，针 3 为 Data 1+，针 4 为 Data 2−，针 5 为 Data 2+；第二对数据线是可选的[1]。物理层按 EIA-485 的差分传输，一帧最多 513 个槽位，其中第一个是起始码，后面最多 512 个数据槽[1]。
| 针脚 | DMX512 功能 | 常见错误 |
|---|---|---|
| 1 | 数据链路公共端 | 与音频地混接、屏蔽层两端接地 |
| 2 | Data 1− | 与 3 针对调，灯不响应 |
| 3 | Data 1+ | 用 2 芯音频线只接 2、3，忽略公共端 |
| 4 | Data 2−（可选） | 误当电源或音频回路 |
| 5 | Data 2+（可选） | 不同厂商定义不一致，不能想当然 |
3 针为什么“能用但不合规”
很多低端灯具用 3 针 XLR，针位对应 1、2、3，现场也能跑。但 E1.11 要求的是 5 针 XLR，3 针不属于合规连接方式；转接头也不会凭空多出第二对数据线。更实际的风险是：3 针 XLR 与话筒线同型，容易误插到带幻象电源的调音台，损坏 DMX 接口。
出口产品如果必须用 3 针或端子排，要在资料里明确写“非 5 针标准连接”，并说明针位和适配方式。不要一边写“DMX512-A 标准”，一边只装 3 针座。
菊花链、终端和距离
DMX 是总线结构，控制器出来逐个串接，不能星形分叉。总线末端要加 120 Ω 终端电阻，很多灯内置终端开关，最后一台打开即可。一条链路能带多少设备，要看收发器的单位负载和是否加分配器，不能无限串接；线缆应使用 120 Ω 特性阻抗的双绞数据线，不要用普通音频线。
距离没有一个人人适用的固定值。长距离、强电并行或大量灯具时，建议加隔离放大器并分段供电。ESTA 的实践指南把终端电阻列为最常见的故障点之一，并说明末端不接终端会出现信号反射和误动作[2]。
RDM（ANSI E1.20）在 DMX 的同一对数据线上做双向通信，可以远程读地址、查设备状态。它要求链路两端的设备都支持 RDM；如果下游接了不支持 RDM 的老设备，控制器最好关闭 RDM 发送，否则可能出现闪烁或失控[2]。出口资料要写清“支持 RDM”还是“仅 DMX512”，不能混写。
还要区分 DMX 与 Art-Net/sACN。后两者跑在以太网上，用网线或光纤，不是 5 针 XLR 的差分总线。把“网络控台接口”写成“DMX 接口”，买家会按错误的方式布线。
现场不亮，先查哪三处
先看地址和通道是否与控台一致，再看线序（2/3 是否接反），最后看终端和分配器。三处都正常，再怀疑灯具。把这三步写进说明书，比让客户直接拆灯更省售后成本。
灯具资料该给的六项
协议（DMX512-A / 是否 RDM）、输入与输出接口（5 针 XLR 公/母）、占用通道数、可设地址范围、终端电阻开关、供电与防护等级。再加一句“建议使用 120 Ω DMX 专用线，末端终端”。这六项写全，现场调试能少一半来回。
DMX 线和音频线外观相近，针位和阻抗要求不同。XLR 音频接口的针位与幻象供电写法可对照音响与麦克风配件出口，两者不能共用同一套线材假设。
