音响与麦克风配件出口:XLR针位、幻象供电和配套资料

// / / 光算科技

一根线两端能插上,不代表整套音频系统就匹配。音响与麦克风配件资料应写清接口型号、针位与接线图、信号类型、供电要求和两端设备型号。插头公母只说明配接外形,不能单独证明信号方向、幻象供电兼容或设备适用性。

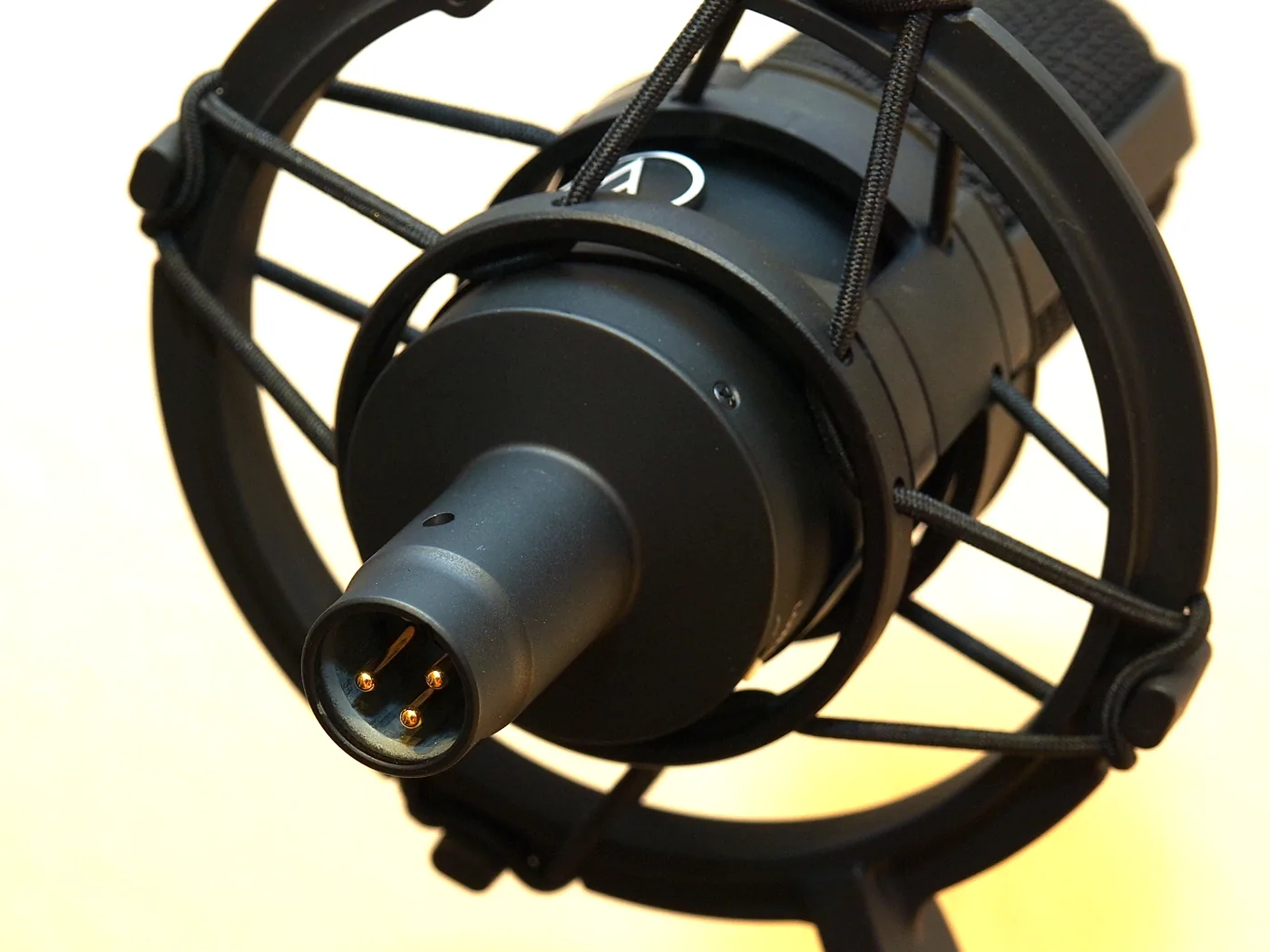

防震架内麦克风底部的三针XLR插头特写
原作品为Audio-Technica AT4040的XLR连接器实拍,仅帮助识别接口;照片没有显示电气针位定义,也不是Shure产品。 作者Kreuzschnabel/Wikimedia Commons,Wikimedia Commons原作品,许可CC BY-SA 3.0。本站版本经等比例缩放与WebP转换;图像沿同许可提供;不表示作者为本站或文中产品背书。

先对信号,再对针脚

将“模拟平衡麦克风信号”“线路信号”“功放到无源音箱的扬声器连接”等用途写在接线图上。不要只列XLR、TRS或RCA名称;同形连接器可能承担不同信号,线缆导体、屏蔽和允许电气负荷也要随用途确认。

针位图须标清是配接面还是焊接面、公头还是母头、引脚编号与方向;两端表格分别列出针1、针2、针3或Tip/Ring/Sleeve所接功能。若设备资料有旧式接法或转接线,按实际设备确认,不把“2热3冷”当作所有连接器、所有用途的接线许可。

幻象供电不是“两针之间48V”

Shure关于幻象供电与偏置电压的技术说明解释:在所讨论的平衡XLR电路中,针2与针3相对针1承载相同的直流电压;同一根线也传输音频信号。以48V供电为例,是针2对针1、针3对针1的共同直流关系,不能误写为针2和针3之间直接加48V。

TI应用报告ZHCA906A讨论12V、24V及48V幻象供电,并以48V电路展开。采购时仍要核麦克风规定的电压范围、供电电流与输入设备能力;不能仅看“电容麦克风”四个字就统一开启48V。

Shure另说明,某些驻极体话筒使用偏置电压(bias),其电路与幻象供电不同,两者不能直接互换。USB供电、自带电池或专用电源的设备也应遵照具体说明。对已有转接线、非平衡设备或不明型号,先确认接法与供电支持,再进行连接测试。

交付项资料中应有的内容核对方式
音频线两端型号、公母、针位、线长、导体与屏蔽结构对应设备与接线图版本
话筒供电供电方式、电压范围、电流与控制位置对照话筒和输入设备说明
适配器与电源线输入电压频率、输出、极性、插头与接口尺寸不能用插头外形代替电气匹配
扬声器线对应通道、接点、线径、负荷与连接器型号区别于话筒线和电源线
无线版本具体频段、功率、型号与目标地区文件按当地现行规则和实际用途核对

连接器额定值不等于任意用途

Neutrik NL4FXX-W-S产品页将其列为四极speakON扬声器连接器,尽管表中有额定电压、电流,仍明确禁止用作交流市电或电源连接器,并提示不可用于分断电流。不能把一个额定值从用途限制中摘出来,拿扬声器接头代替电源接头。

接口资料的版本对齐可继续看连接器的配套端子、针位与图纸;适配器输入与插头字段可参考电压频率与插头资料的组织方式,不能沿用电动工具的法规结论。无线麦克风则须单独核目标地区频谱和设备要求,不以某国可用或接口相同推定全球通用。

售后表单留下可重现的信息

建议记录设备型号/版本、输入输出口、所用线缆与适配器、供电状态、错误提示和问题出现条件。根据厂家说明安排兼容线缆或端口的替换排查,记录改变了哪一个变量;不要未经确认就热插拔、短接针脚或开关不明供电。

随货清单逐项写线材、转接头、麦克风夹、防震架、支架与备件型号,并区分保修零件、人工和耗材。配套木质乐器时,另按吉他的湿度与运输防护组织包装,不把电子设备包装条件套给琴体。
