非标紧固件按图询价:图纸上哪些尺寸必须标全

// / / 光算科技

非标紧固件能不能准确报价,首先看图纸是否把零件定义完整:图号与版次、单位和基准、关键尺寸与公差、螺纹、材料与性能、表面处理、检验文件、数量要能相互对应。只发一张外形截图,工厂可能看得懂形状,却无法判断配合要求、加工路线和检验成本。报价前把缺项列清,比先给一个未经工程确认的单价更有用。

标准号能省去什么,不能省去什么

标准件可以引用标准定义的尺寸和技术要求,但仍需写清版本、规格、性能等级、表面处理、数量及特殊要求。例如 ISO 4017:2022 的官方摘要涵盖钢和不锈钢、公制粗牙六角头螺钉,产品等级为 A、B;摘要另指向 ISO 898-1、ISO 3506-1 等性能标准。产品等级 A/B 与 8.8 等性能等级不是同一个维度。写了“ISO 4017”并不代表材料、镀层和检验文件已经全部约定。

非标件也不等于没有标准可用:外形可以定制,螺纹、公差、材料或检验仍可引用适用标准。将特殊部分在图上定义,其余部分明确引用标准与版本,避免一边写“按图”,一边又要求供应商猜测未标注内容。涉及旧 DIN 号与 ISO 号时,先核对DIN 与 ISO 标准号不能直接等同的情况。

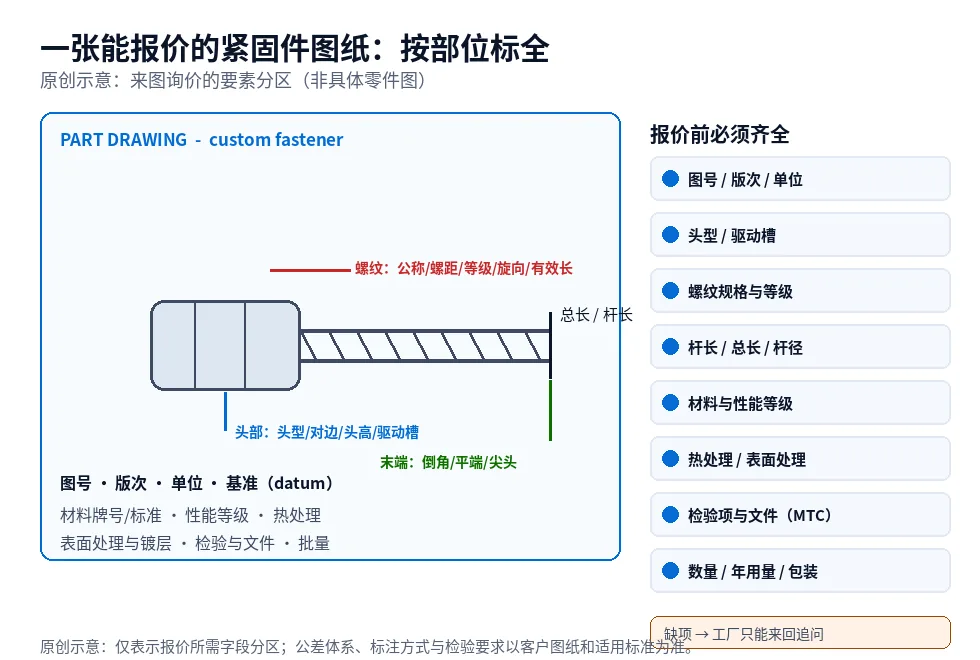

按部位检查:哪些字段会直接改变报价

项目应明确的内容采购方需要确认的问题
文件身份图号、版次、日期、单位、2D/3D 文件对应关系报价依据哪一版;模型与图纸冲突如何处理
基准与公差尺寸基准、关键配合尺寸、形位要求、未注公差引用哪项影响装配;哪些需专用量具
头部与驱动头型、对边、头高、驱动槽型与尺寸、承面、圆角工具能否进入;承面、沉孔是否匹配
螺纹公制或英制系列、直径、螺距或牙数、公差带、旋向、完整螺纹段与哪一种内螺纹配合;镀前还是镀后检验
杆部与末端长度测量起点、光杆或台阶直径、退刀槽、倒角、端部形状长度是否包含头部;端部是否干涉装配
材料与性能材料标准与牌号、适用性能等级、必要力学或硬度要求热处理与材料组合能否满足要求
表面处理工艺或标准、镀层要求、外观、适用的腐蚀试验条件盐雾结果针对何种失效判据;尺寸如何补偿
检验与文件检验项目、抽样或全检、追溯标识、文件类型、客户认可流程谁检验、何时见证、哪些费用进入报价
商务与交付样品量、批量、预计年用量、包装、交付地点和贸易术语模具费、样品费、阶梯价和交期分别是多少

这是一份询价检查表,不是要求每个零件都叠加最高等级检验。对功能无关的尺寸给出不必要的紧公差,也可能增加加工和检验成本。先由设计方明确关键要求,再让供应商评估可制造性;供应商提出的放宽建议应经设计方确认后进入正式版图纸。

M8、螺纹长度和啮合长度怎么写才不混淆

在采用 ISO 公制粗牙约定的语境里,M8 可以省略粗牙螺距,不能一概判成“没有说明螺距”。这一标注惯例可见 ISO 965-1 历史版公开预览第5.2节;它不是现行版全文。当前 ISO 965-1:2026已有新版,采购文件应明确双方采用的标准版本。细牙、特殊旋向、特殊公差带或跨制式询价,应把相应参数写出,避免不同人员采用不同默认值。

公制螺距用毫米表示,UNC/UNF 常用每英寸牙数,不能把这两种写法混成一个参数。螺纹和镀层配合还涉及尺寸与公差,Bossard 的公制螺纹技术资料列出了相关尺寸、公差和配合检查项目。

图纸上的完整螺纹长度,是零件上满足规定牙型的那一段;装配啮合长度,是内外螺纹实际有效配合的长度。螺纹伸进孔内,不表示全部伸入段都有效承载,还要考虑倒角、退刀、未完整牙和配合件结构。Bossard 的啮合长度说明指出,所需啮合长度与配合件材料强度有关,不能给所有材料统一套一个长度。

原创结构示意:杆部长度L、完整螺纹段b和装配啮合段e分别标注,三者不能混用
原创教学示意,无实际尺寸与制造比例;图中的 b 和 e 需分别由零件图及装配要求确定。

对于双头螺柱或 U 型螺栓,应分别标清两端螺纹段和中间段,不要让“有效长度”同时指代多个尺寸。头型、驱动和长度测量方式可结合螺纹、头型、驱动槽的产品命名核对;碳钢性能等级与不锈钢标记的区别见8.8、10.9 与 A2-70、A4-80 的区分。

多枚不同长度的六角头螺钉排列在反光表面上,展示头部、杆长与螺纹外观
通用实物素材,非本厂产品或指定图纸样件。Dietmar Rabich / Wikimedia Commons / “Sechskantschrauben -- 2020 -- 3985-8” / CC BY-SA 4.0。本站等比例缩放并转换为 WebP;原图及本站对本图所作修改均按同一许可提供。

检验文件应在报价前约定

“提供 MTC”仍可能太笼统。EN 10204:2004 公开预览第3、4节区分了文件类型:2.2 测试报告依据非特定检验;3.1 检验证书包含特定检验结果,由制造商独立于生产部门的授权检验代表确认;3.2 还需要采购方授权检验代表或法规指定检验员参与确认。不能把3.1直接称为“第三方认证”。

同时写清文件对应原材料、半成品还是交付成品,以及炉号和成品批号如何关联。原材料证书可以提供有关材料的证据,但不会自动证明后续加工、热处理或镀层后的全部成品性能。具体追溯关系可参照MTC、炉号与成品批号。若需 PPAP、第三方见证或特殊检测,把文件、样品数量和认可时间列入询价,而不是量产完后才补提。

产品页怎样帮助客户发来可处理的询盘

“欢迎来图定制”下面应接一份简洁的资料说明:可接收的2D/3D格式、图号版次、材料与处理、数量、检验文件和交付地区。现成供应商的询价页面也常按标准、材料、处理、数量与图纸链接分项收集信息;这是业务沟通方式的参考,不代表该供应商能力已经由本站验证。

页面还应说明真实能力范围、保密/NDA处理方式和工程确认流程。可使用这样的询价说明:“请提供图号与版次一致的 PDF 图纸;如有 STEP 模型请一并附上,并注明材料、表面处理、样品与批量数量、检验文件和目的地。收到资料后先确认缺项,再评估加工与报价。”有冲突的尺寸先退回确认,打样和量产工艺变化后的重新认可方式也应约定。这样的页面能帮助客户组织资料,同时避免把“接收图纸”写成“任何零件均可制造”的承诺。
