两根 3 吨吊带抬 3 吨设备:角度一变,允许载荷就不够

// / / 光算科技

“3 吨的设备,两根 3 吨吊带,够了。”这句话在会议室里听起来很合理,到了现场却可能不够。两根吊带的合力要随角度变化,单腿受力不是总重除以 2;如果挂法再从垂直改成穿挂,允许载荷还要再打折。

先算单腿受力,再选带子

对称两肢吊装,单腿受力可以用 F = W ÷ (2 × cosβ) 估算,β 是吊索与垂直方向的夹角。3,000 kg 的设备,β=45° 时:F = 3,000 ÷ (2 × 0.7071) ≈ 2,121 kg。β=60° 时:F = 3,000 ÷ (2 × 0.5) = 3,000 kg。角度越大,单腿越吃力。

这只是几何分配。实际还要考虑重心是否在吊点下方、两肢是否等长、吊钩是否在中心。偏心时不能按“总重除以腿数”平摊,必须按重心位置重新分配,或改用可调索具。

用模式系数反查整组能力

EN 1492-1 的表 3 已经替我们算好了整组能力:两肢、β 0–45° 时模式系数 1.4;β 45–60° 时系数 1.0[1]。所以 3 t 黄色吊带做两肢:

吊装方式整组允许载荷3,000 kg 设备是否可用
单根垂直3.0 t可用(但不平衡)
两肢,β 0–45°4.2 t可用,余量 1.2 t
两肢,β 45–60°3.0 t刚好到上限,不建议
两肢穿挂表中未给该组合,按单根穿挂 0.8 另行核需重新计算

如果换成 2 t 绿色吊带做两肢、β 60°,整组能力只有 2.0 t,吊 3 t 就是超载 50%。颜色越“深”不代表越强,必须回到 WLL 和系数。

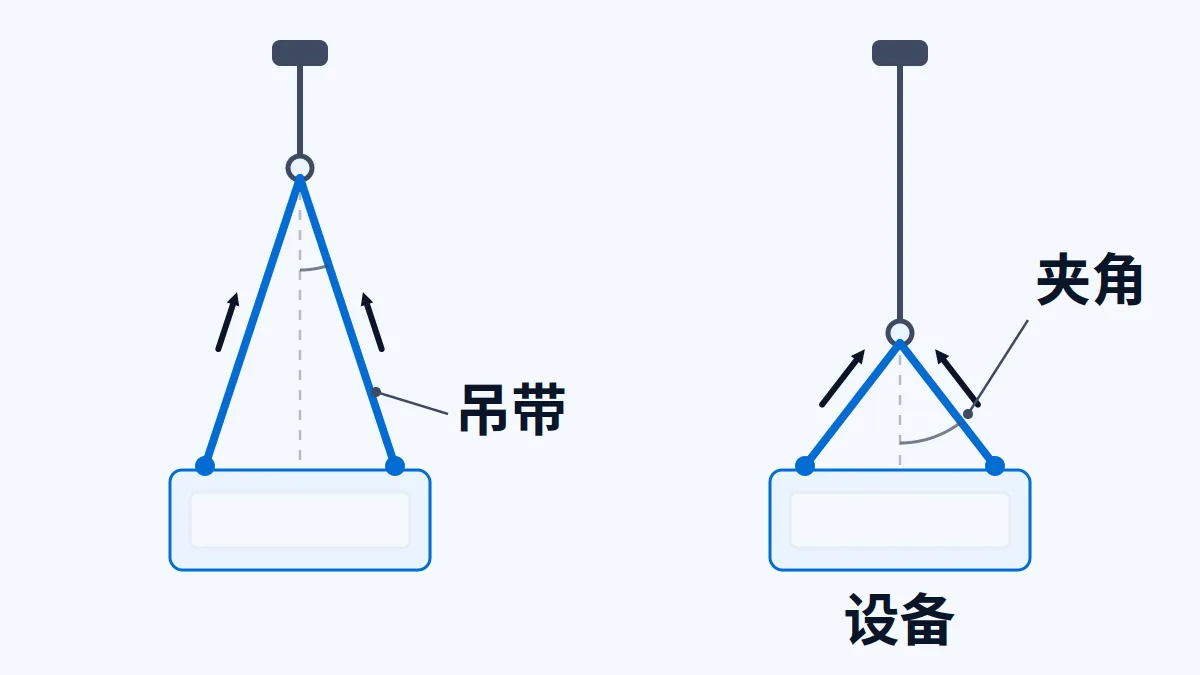

两肢吊装角度与单腿受力示意
AI 生成示意图:两肢吊装的夹角与单腿受力关系,图中未标注具体载荷。非实拍、非具体吊装方案。

穿挂和篮式不能混着算

穿挂时织带绕过货物自身,形成自锁,标准给的模式系数是 0.8,比垂直吊低。篮式两肢平行时系数是 2.0,看起来翻倍,但前提是两肢确实平行、货物不挤压织带。现场把篮式挂成“V”形,就不能再套 2.0。

还有一个常被忽略的细节:多肢吊装的模式系数假设载荷均匀分配。三肢或四肢中如果只有两肢受力,不能按四肢的 2.1 或 1.5 计算。吊点高度不一致、货物刚性不足、吊钩偏移,都会让某一肢先吃力。

标签、护套和报废

选完带子,现场还要核对标签:垂直 WLL、材质、配件等级、长度、制造商、追溯码、标准编号[1]。标签缺失或与订单不符,不应使用。

尖锐边必须加护套或护角,不能把织带直接压在型钢棱角上。织带出现割伤、严重磨损、化学腐蚀、熔融痕迹或缝线断裂时,应按制造商说明报废,不要“再用一次”。吊钩要有防脱舌片,且钩口尺寸与吊环匹配。

给报价单的三行

第一行写总重和重心位置;第二行写吊法与角度(垂直、穿挂、篮式、两肢/四肢,β 范围);第三行写单根 WLL 和整组允许载荷。供应商按这三行配带,现场按同一张表复核,比只写“要两根 3 吨带”可靠得多。

如果设备有多个吊点且不在同一平面,建议让供应商出吊装示意,标出每肢长度和夹角。吊装带只是系统的一部分,吊点、卸扣、吊梁的额定载荷也要一起核。
