O 形圈漏不漏，往往不是“材料不对”，而是沟槽里的压缩量和填充率没算。同样一支 3.53 mm 截面的圈，沟槽深 2.75 mm 和 2.55 mm，看起来只差 0.2 mm，实际压缩率从 22% 变成 28%，已经接近静态密封的上限。

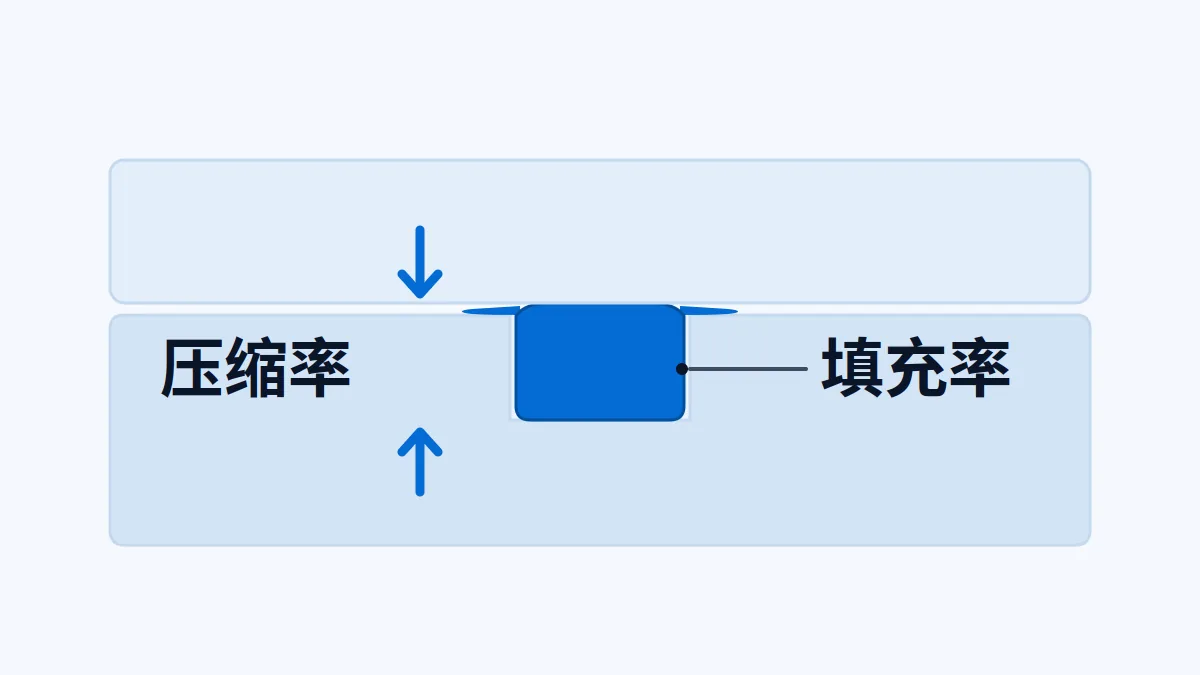

压缩率怎么算
初始压缩率按截面减少量占原截面的比例计算：c = (d2 − h) ÷ d2 × 100%，d2 是 O 形圈截面直径，h 是沟槽深度。Trelleborg 的样本给出参考范围：径向动态应用 6–27%，轴向静态应用 13–36%，径向静态应用 10–35%[1]。这些是范围，不是每个尺寸都取中值。
以 d2=3.53 mm、槽深 2.75 mm 为例：c = (3.53 − 2.75) ÷ 3.53 = 22.1%。落在轴向静态 13–36% 的区间内。若槽深改成 2.55 mm，c = 27.8%，仍在区间内但偏上限；若槽深 2.40 mm，c = 32.0%，接近上限，压缩永久变形和装配阻力都会变大。
填充率：别让橡胶“没地方去”
O 形圈受压时会向沟槽空隙挤占体积。样本建议沟槽填充率不超过 85%，以留出热膨胀、介质溶胀和公差变化的余量[1]。填充率 = O 形圈截面积 ÷ 沟槽截面积。
仍用上面的例子：O 形圈截面积 = π/4 × 3.53² ≈ 9.79 mm²；沟槽宽 4.8 mm、深 2.75 mm，面积 13.2 mm²；填充率 = 9.79 ÷ 13.2 ≈ 74.2%，低于 85%。如果把槽宽缩到 3.8 mm，面积变成 10.45 mm²，填充率升到 93.7%，即使压缩率合格，也没有膨胀余量。
压缩率合格，为什么还会漏
压缩率只描述“压了多少”，不描述“压得住不住”。以下任一情况都会让合格的压缩率失效：沟槽底面粗糙、密封面有划痕、径向间隙过大导致挤出、介质让橡胶溶胀超过预期、低温让材料变硬回弹不足。样本明确提醒，样本值是实验室条件下的参考，实际应用要由用户验证[1]。
所以询价时不能只给“内径 × 截面”，还要给沟槽图：槽深、槽宽、槽底圆角、导入角、配合面粗糙度、径向间隙、介质和温度。只给 O 形圈尺寸，供应商只能按标准系列推荐，无法判断沟槽是否匹配。
几个常见改法
填充率过高时，优先加宽沟槽或改用更小截面，不要靠加深槽来“腾空间”，因为加深会同时改变压缩率。压缩率偏低时，先检查槽深和圈的实际截面公差，再考虑换硬度或材料，而不是盲目加厚。高压或大间隙场合，单靠提高硬度不一定够，还要评估挡圈。
最后，把计算写进图纸备注：d2、槽深、槽宽、目标压缩率、填充率上限、介质和温度。这样供应商、模具厂和检验环节用的是同一组数，不会出现“样品合适、量产漏油”的落差。
