换阀门时，采购常把注意力放在口径（DN/NPS）和压力等级（PN/Class）上，等到现场才发现装不进原位置。原因往往是结构长度对不上：面对面距离、端型或依据的标准系列不是同一个。
几个长度概念先分清

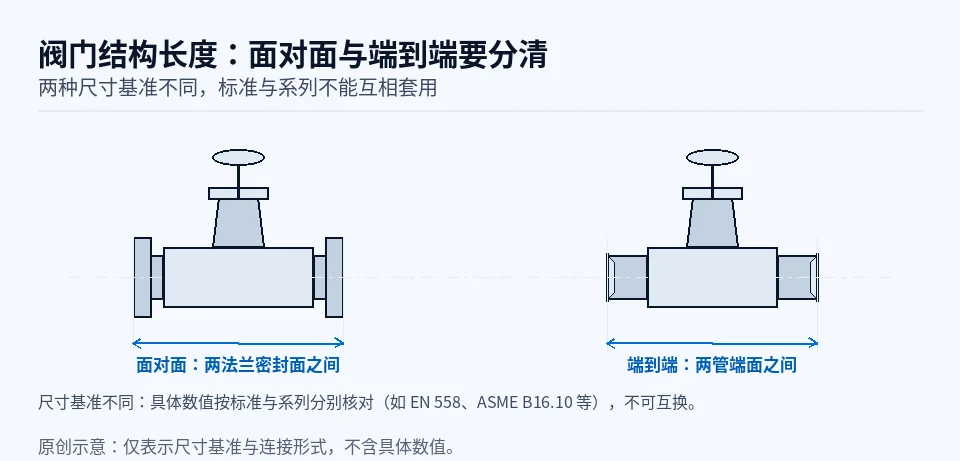

EN 558 与 ISO 5752 给出明确定义：面对面（FTF）尺寸是直通式阀门两个垂直于阀体轴线、位于端口处的平面之间的距离；中心对面（CTF）尺寸用于角式阀门，是一个端口端面到另一端口轴线之间的距离。简单的直通阀看 FTF，角式阀看 CTF，不要混用。
端型也要分：法兰、对夹、对焊、螺纹、承插焊的长度基准不同。ISO 5752:2021 说明它给出的是闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀等两通金属阀的基础系列，且每个基础系列可以按要求与符合相应 EN 或 ASME 法兰系列的端面配合使用（ISO 5752:2021 摘要）。长度系列和法兰体系是两个概念。
系列号不能直接当作另一标准的等值
EN 558:2022 规定的是 PN 和 Class 标示的金属法兰管路阀门的面到面和中心对面尺寸，覆盖一组列明的 PN/Class/DN 值，并说明对非金属阀体也可沿用同样的 FTF/CTF 尺寸（EN 558:2022 摘要），由 CEN/TC 69 维护。ASME B16.10 则覆盖直通式阀门的面到面与端到端尺寸，以及角式阀门的中心对面与中心到端尺寸，目的是为给定材料、型式、尺寸、压力等级和端连接的阀门提供安装互换性（ASME B16.10 官方页）。
两套标准分别成体系，系列号不能直接当作另一标准中的等值编号；但一个产品也可能在具体条件下同时符合两者。例如GEMÜ 534 数据表在连接代码48的特定配置中同时列出 EN 558 series 10 与 ASME/ANSI B16.10 table 1, column 16。这个例子只能说明该配置的对应声明，不能推广为所有阀型、尺寸或连接都可互换。遇到双符合声明时，按具体图纸、端连接和数据表逐项核对。
一个旧图核对示例（虚构，不含通用尺寸）
以下为虚构示例，仅演示核对路径，不对应任何真实图纸、项目或尺寸。
假设现场旧阀的图纸是 D-123 Rev A，标注为 RF（突面）法兰、面对面尺寸记作 L，图上没有写依据的标准系列号。现在要换一批阀，候选方案标注为 RTJ（环连接）面型、FTF 沿用同系列。
- 先确认长度基准：D-123 的 L 是从法兰端面到端面，还是包含突面高度？面型从 RF 变到 RTJ，基准可能变化，不能直接把旧图的 L 套过去。
- 确认依据标准与系列号：旧图没写系列号时，把测量值、阀型、尺寸等级和端型交给原厂或工程方查证候选系列；单个长度值不能唯一反推出系列。
- 量取时说明基准与状态：用合适的量具、在阀门不受异常应力与清洁的状态下量取，记录测量方法和误差；量取值用于核对，不等于“实测自动取代图纸”。
- 由工程确认：把反查结果、面型变化和测量记录交给原厂或工程方，由其按适用标准确认新阀长度，再决定是否可用。即使 L 相同，RF 与 RTJ 的密封面、垫片及配对管道法兰仍需重新核对，不能把更换面型当成原位置直接替换。
这个示例的要点是：换阀长度核对要有基准和依据，不能凭“口径一样、面型差不多”直接替换，也不能凭一次测量就下结论。
安装包络不只看法兰尺寸
确认长度之外，还要看安装包络：阀门高度、是否有凸出的手轮或执行器、执行器的外形尺寸与所需维护空间，以及相邻管件和支架是否会挡住拆装。只核法兰孔距往往不够，尤其带气动/电动执行器的阀门，还应在布置图上核对上部空间。
| 核对字段 | 为什么必须写清 |
|---|---|
| 阀门型式 | 不同型式对应不同长度行 |
| DN/NPS 与 PN/Class | 确定查哪一行、哪一列 |
| 端连接与法兰标准 | 对焊/法兰/对夹长度基准不同 |
| 依据标准与系列号 | 系列号不能直接当作另一标准的等值 |
| 面型（RF/RTJ 等） | 影响长度基准与配合面 |
| 高度与执行器包络 | 决定上部拆卸与维护空间 |
本文不提供通用“口径—长度”对照，因为脱离型式、端型和标准系列的单个尺寸容易误导。字段怎么在目录里表达，见泵阀产品目录的规格与连接标准表达；同一接口话题里的执行器安装，见阀门执行器安装接口核对。
