气动气缸出口：缸径、行程与安装方式怎么给资料

气动气缸的询价最容易"少写一行就报错价"。客户只写"要一批缸径 50 的气缸"，供应商按最短行程、最基本安装座报价；实际现场要的是双作用、带可调缓冲、行程 500 mm，还得配特定法兰——推力、单价、交期全都变了。

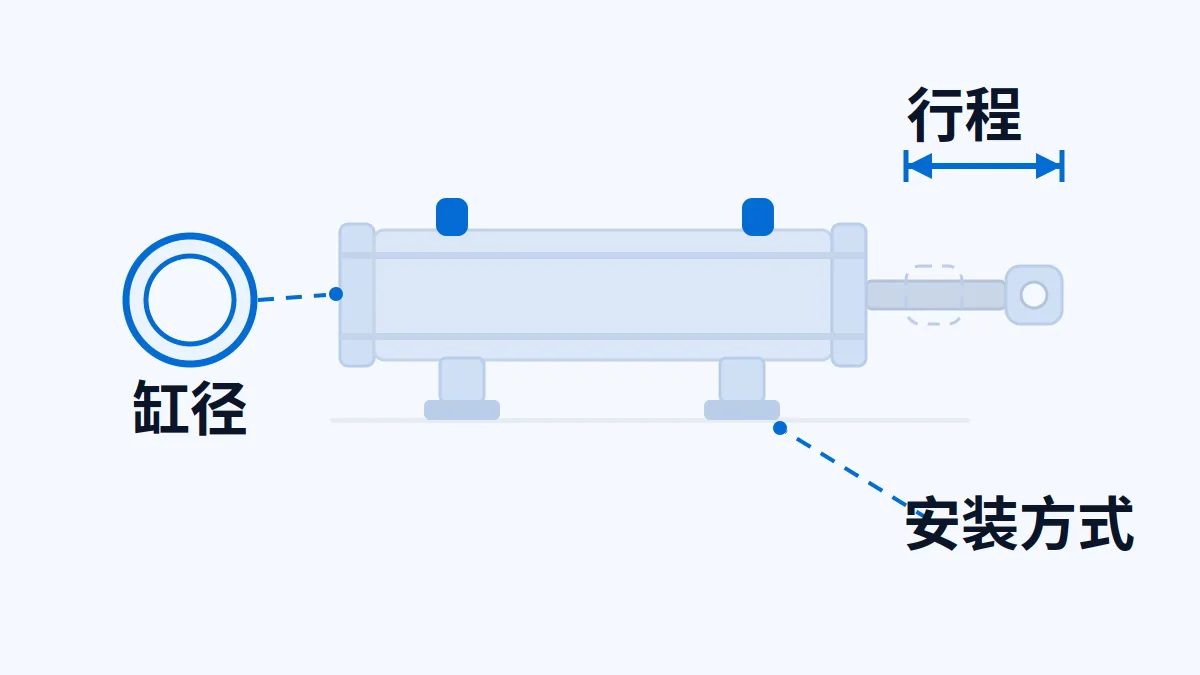

气动气缸询价先把"单作用还是双作用、缸径与行程、工作压力与所需推力方向、安装方式与安装座、缓冲与磁性开关、缸体结构与材质"写清，报价才落在同一个规格上。

先定单作用还是双作用

气缸（也叫空气缸）利用压缩气体的动力产生往复直线运动，和液压缸一样靠活塞推动，由活塞杆把力传给被移动的物体；工程上选气动，往往是因为更安静、更干净，也不需要为液压油留出大的储存空间（Wikipedia：Pneumatic cylinder）。因为工作介质是气体，气缸泄漏不会滴漏污染周围，所以在清洁要求高的场合更受欢迎（同上）。按作用方式：单作用缸只有一个气口，压缩空气从该口进入推动活塞杆向一个方向伸出，气体从同一口排出时靠外力（多为弹簧）复位；双作用缸有两个气口，伸出与缩回都靠气压驱动（同上）。双作用缸行程不受这个限制，但活塞杆更容易弯曲和屈曲，需要额外校核（同上）。这两类报价差异明显，必须先确定。

缸径决定推力，缩回力比伸出力小

伸出时的理论推力等于工作压力乘以活塞面积，即 F = Pπr²（r 为活塞半径）；缩回时，有效面积要减去活塞杆的截面积，所以相同供气压力下缩回力小于伸出力，公式为 F = Pπ(r₁² − r₂²)（r₁ 为活塞半径，r₂ 为活塞杆半径）（同上）。也就是说，只给缸径不给行程、压力和动作方向，供应商算不出实际推力：同一个缸径，缩回时的可用力要打折。

行程越长，活塞杆越要按"压杆"校核

活塞杆是气缸受力最大的零件，要同时承受弯曲、拉伸和压缩（同上）。当杆长超过直径的 10 倍时，就不能再按简单受压/受拉刚性体处理，而要按压杆计算屈曲（同上）。因此对长行程气缸，资料里除了行程还应给出侧向负载和安装姿态——如果活塞杆要承受明显侧载，就要考虑导向或改用其它结构。资料写清"是否有侧载、安装是水平还是竖直"，比只给行程有用得多。

缸体结构、材质和安装座要一起定

缸体结构常见四类（同上）：拉杆式（tie rod）最常用、能适应多种负载，被认为是最安全的形式；法兰式在两端加固定法兰，在液压缸上更常见；整体焊接式把端盖焊在缸筒上，便宜但不可维修；螺纹端盖式把端盖旋在缸筒上，会因减薄材料削弱缸筒，还可能带来螺纹同轴度问题。材质从镀镍黄铜到铝合金，再到钢和不锈钢都有，要按负载水平、湿度、温度和行程来选（同上）。安装座也要写明：不同现场位置和可加工性对应不同安装型式，漏写安装座往往导致到货后装不上。

几种常见特殊型式

伸缩式（telescoping）气缸把活塞杆嵌套在一级级直径递增的空心级里，伸出时像分段活塞一样逐级弹出，同样收缩长度下行程明显更长，代价是分段结构更容易弯曲，因此主要用于活塞几乎不承受侧载的场合（同上）。其它不算罕见的型式还有：双出杆缸（活塞杆从两侧伸出，两侧力与速度相等）、带缓冲端缸（通过节流排气避免活塞杆撞击端盖）、旋转气缸、无杆缸（靠缆绳或磁/机械耦合沿缸体传力、不外伸活塞杆）、串联缸以及用于高速冲击的冲击缸（同上）。如果客户的工况需要其中任何一种，要在资料里点明，因为它们和标准缸不可互相替代。

气动气缸出口询价清单

• 作用方式：单作用（弹簧复位方向）或双作用。
• 缸径与行程：缸径、行程、动作方向与安装姿态。
• 压力与推力：工作压力，所需伸出与缩回推力，侧载情况。
• 安装：安装方式与安装座型号，是否需要无杆或伸缩结构。
• 缓冲与信号：是否可调缓冲、是否带磁性开关及开关型号。
• 结构与材质：拉杆/焊接/螺纹端盖，铝、钢或不锈钢，密封材料。
• 文件与包装：材质与密封证明、装箱与防锈。

具体推力曲线、允许侧载、密封与温度范围须以供货方数据表和工况计算为准；本文不替代客户的执行机构设计。安全相关的场合还要评估断气后的失效位置，必要时加装锁定等安全机构（同上）。若与液压缸、密封件一起采购，可参照液压缸的缸径、行程与安装方式写法，把执行件资料统一。

参考来源

• Wikipedia，Pneumatic cylinder（气缸用压缩气体产生往复直线运动、由活塞与活塞杆传力；气动更安静干净、泄漏不滴漏；单作用缸单气口靠弹簧复位、双作用缸双气口且行程不受限但活塞杆易屈曲；伸出力 F=Pπr²、缩回力 F=Pπ(r₁²−r₂²) 因杆截面积而较小；杆长超过直径 10 倍须按压杆校核屈曲；拉杆式最常用且最安全、法兰式、整体焊接式不可维修、螺纹端盖式削弱缸筒与同轴度问题；材质从镀镍黄铜到铝、钢、不锈钢；伸缩缸行程长但易弯曲用于近乎无侧载场合；双出杆、缓冲端、旋转、无杆、串联、冲击缸；断气时可用锁定机构保障失效安全）。
