蝶阀出口：结构型式、密封与压力等级怎么给资料

蝶阀是"同名不同价"最严重的一类阀门。客户只说"要一批 DN100 蝶阀"，供应商报的是最便宜的对夹式软密封；实际管线压力高、要金属硬密封、还要在拆单侧法兰时保持密封，只能换型重报。中间差的不只是钱，还有能不能装上、能不能关严。

蝶阀询价先把"结构型式（同心/双偏心/三偏心）、连接方式（对夹/凸耳/法兰）、密封与阀体材质、公称压力与温度、操作方式（手柄/齿轮/电动/气动）、介质与是否通球清管"写清，报价才有可比性。

蝶阀是四分一转阀门，关断靠阀板旋转

蝶阀用来切断或调节流体流量，关闭机构是一块旋转的圆盘（Wikipedia：Butterfly valve）。它属于"四分一转"（quarter-turn）阀门：阀板转四分之一圈即从全开变全关，"蝶板"是装在一根轴上的一块金属圆盘。蝶阀通常比其它阀型便宜、更轻、所需支撑更少，因此在石油等行业大量替代了球阀；但阀板始终留在流道中，即使全开也会产生压降，这也是它和球阀的重要区别（同上）。

偏心结构决定压力等级和密封方式

按阀座与阀板轴线的关系，蝶阀主要分三档（同上）：

• 零偏心（同心）蝶阀：靠橡胶的弹性密封，压力等级最低，对应同心式结构，即弹性橡胶阀座配金属阀板。
• 双偏心蝶阀：阀板密封面和阀体密封的中心线相对阀板中心线有一个偏心（第一偏心），阀体流道中心线又有一个偏心（第二偏心），开闭时形成凸轮作用把阀座抬起、减少摩擦与磨损，适合略高的压力，也叫高性能蝶阀。
• 三偏心蝶阀：阀板密封面接触轴线再加一个偏心，几乎消除阀板与阀座的滑动接触，阀座用金属，可加工到与阀板接触时达到气泡级（bubble-tight）密封，最适合高压系统；阀座为叠层或整体金属结构。

询价把"同心、双偏心还是三偏心"写清，等于同时锁定了压力等级和密封材料，能避免用软密封的价格去比硬密封的货。

对夹式还是凸耳式，安装方式不一样

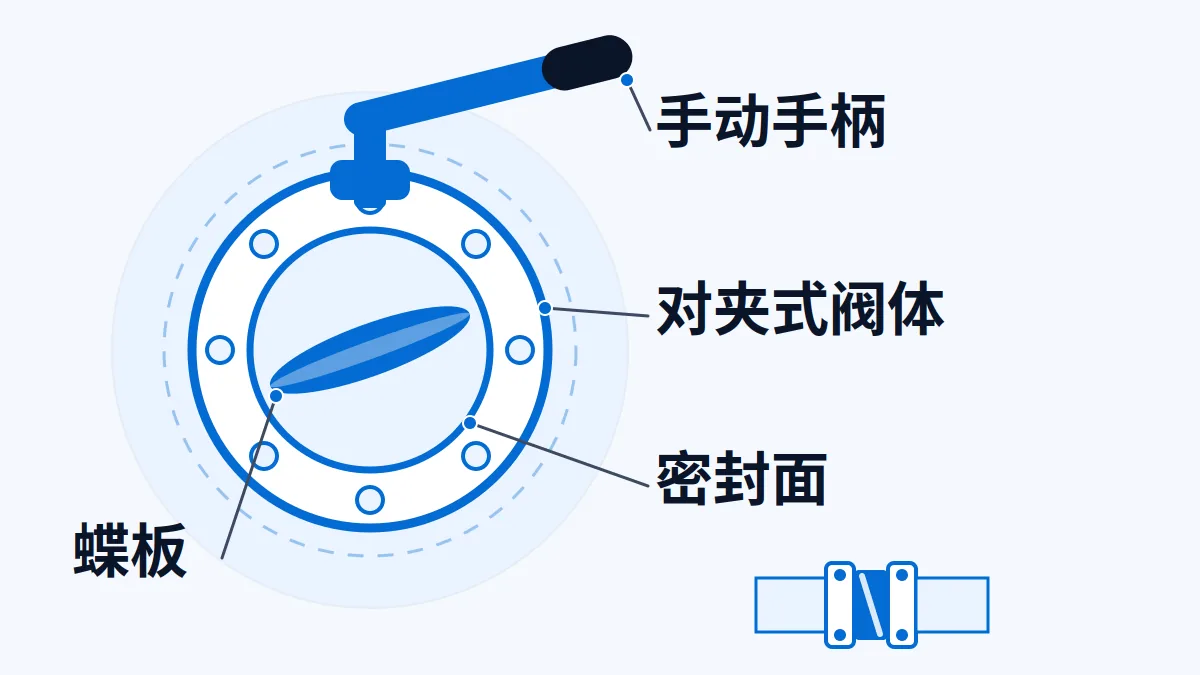

对夹式（wafer）蝶阀靠紧贴的密封垫在上下游两面形成双向密封，防止单向流系统中的倒流；代价是它的流量调节范围小、压降偏大，结构上也更容易堵塞（同上）。凸耳式（lug）蝶阀阀体两侧有螺纹嵌件，用两组螺栓直接装在两片法兰之间，不需要螺母，拆掉一侧就能断开该侧管路而不影响另一侧（同上）。这里有一个常被忽略的差异：同一只凸耳式蝶阀夹在两片法兰之间时压力等级为 1,000 kPa（150 psi），只装一侧法兰、用于死端（dead end）工况时降为 520 kPa（75 psi）（同上）。所以"能不能单侧拆装"必须写进资料，否则现场按 150 psi 用会出问题。凸耳式阀体耐化学溶剂、可承受约 200 °C 的温度（同上）。

介质和清洁方式要在选型前问清

在制药、化工和食品行业，蝶阀常用于切断或调节工艺中的固体、液体或气体，这类阀门通常按现行药品生产质量管理规范（cGMP）制造（同上）。蝶阀因成本和安装方便在石油等行业取代了不少球阀，但装有蝶阀的管线不能"通球"（pigging）清管，因为阀板挡在流道中——如果客户有清管要求，选型阶段就要说明，而不是等装完再发现（同上）。另外，粉体处理会用一种旋转阀（rotary valve），它是在蝶板上加料腔、按旋转逐格放料，通常尺寸小于 300 mm、气动驱动、来回转 180°（同上），这和普通蝶阀用途不同，报价时不要混报。

蝶阀出口询价清单

• 口径与结构型式：DN 或英寸、同心/双偏心/三偏心。
• 连接方式：对夹、凸耳、法兰，是否需要单侧拆装。
• 压力与温度：公称压力、介质温度、工作温度与降级条件。
• 密封与材质：软密封或金属硬密封，阀体/阀板/阀座/阀杆材质。
• 操作方式：手柄或齿轮箱、电动或气动执行器，开关型或调节型，失效位置。
• 介质与清洁：介质名称、含颗粒情况、是否通球清管、是否食品或医药接触。
• 文件与包装：材质证明、压力试验记录、装箱与唛头。

具体压力-温度额定、泄漏等级、材质牌号与执行器扭矩须以供货方数据表和目标市场标准为准；食品、医药接触与防爆工况的合规要求另按当地法规核对。若与执行器一起采购，可参照阀门执行器安装接口核对，把接口与信号写清。
