板式换热器出口：板片材质、工况与接口怎么给资料

板式换热器报价时最常见的分歧是“同样的换热面积，为什么价格差一截”：一边是板片材质不同，一边是垫片能不能承受介质和温度。面积只是结果，真正决定选型的是两侧流体的工况——温度、流量、介质性质，以及能接受的压降。

板式换热器出口，把“热侧/冷侧工况、板片材质与形式、垫片或焊接结构、接口与压降、清洁与维护”写清，才能给出可对比的报价。只报“多少平方米”，供应商无法判断介质会不会腐蚀板片、垫片会不会老化。

板式换热器的几种形式

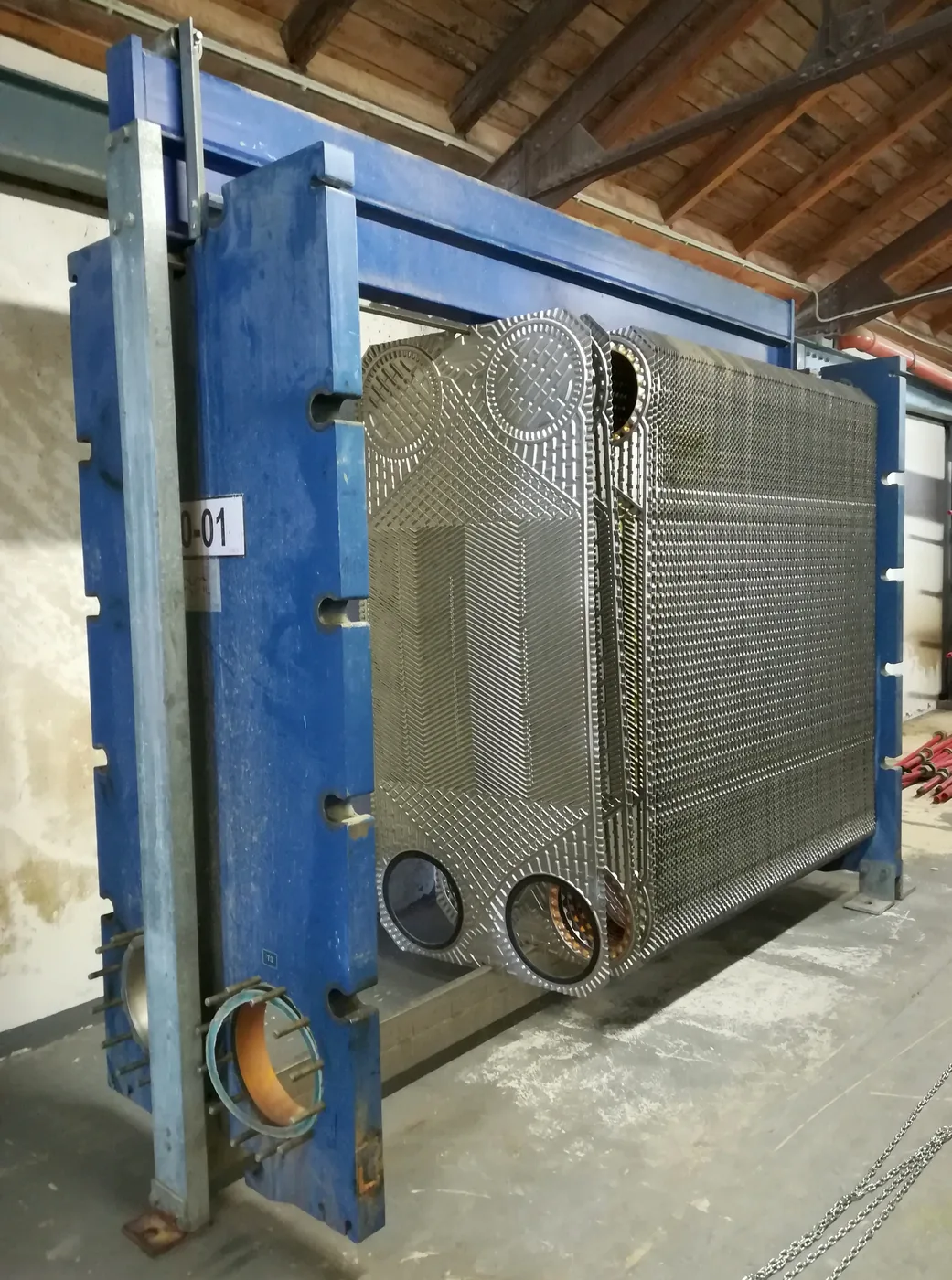

板式换热器有板框式、板壳式和螺旋式等结构，板片可冲压成“人字形（chevron）”或其他纹路，也有机加工翅片或沟槽的形式。相比管壳式，叠板结构通常体积更小、成本更低。板片之间由外框和垫片定位，两种流体在相邻通道中逆向流动（counter-current），以最大化可用于换热的最大温差（Wikipedia：Heat exchanger）。

还有钎焊、真空钎焊和全焊接等板式品种，常用于制冷等闭式回路，因为它们能避免交叉污染。不同形式适用的压力、温度和介质不同，询价前要先确定是“可拆板框式”还是“钎焊/焊接式”。

板片纹路和流动方向，影响效率也影响堵塞

板片上的纹路有两个作用：增大换热面积，并制造湍流以提升换热性能；逆流布置让两种流体反向流过相邻通道，把可用温差做到最大（同上）。不过添加纹路、翅片或凹坑在提升效率的同时，也可能滞留颗粒，运行久了造成堵塞、结垢，反而抵消最初的优势（同上）。处理含颗粒或易结垢介质时，应把清洁方式和清洗周期一起写进资料。

结垢与材质：选型里最贵的两项

结垢是杂质沉积在换热面上，会明显降低换热效果，常见诱因包括壁面剪切应力低、流速过低或过高、以及溶解杂质在高温壁面析出。板式换热器紧凑省材，但也更容易结垢，尺寸小又让机械清洗困难（同上）。所以在资料里写清介质是否易结垢、是否允许化学清洗，比单纯追求“面积最小”更重要。

材质选择涉及铜、铝、碳钢、不锈钢、镍合金、陶瓷、聚合物和钛等；海洋或恶劣环境常选耐蚀材质（同上）。把介质成分（是否含氯、是否酸性）和温度一起给，供应商才能给出匹配的板片和垫片材质。

板式换热器询价清单

• 两侧工况：冷/热侧介质名称、进出口温度、流量、工作压力。
• 结构与材质：板框/钎焊/焊接，板片材质，垫片材质。
• 接口：法兰标准与口径、连接方式、方位（是否需可拆清洗）。
• 性能约束：所需换热量、允许压降、是否有冷凝/蒸发相变。
• 维护：清洗方式、备件（板片、垫片）供应计划。
• 文件：设计参数表、材质证明、压力试验与运行监测建议。

换热器常与机组配套使用，安装调试责任要和大型制冷机组的安装调试与培训资料一样提前界定；接口与压降的写法，也可参考空调箱与风机盘管的选型参数写法。要让这类参数被海外工程商检索到，可参考工业品独立站的内容组织。

参考来源

• Wikipedia，Heat exchanger（板框/板壳/螺旋与钎焊/焊接板式、人字形板片与逆流布置、纹路对湍流与结垢的影响、结垢诱因、材质选择）。
