"要高粘热熔胶"不是可执行的描述：它没有说明基材、施胶设备和耐温要求。同一台胶枪配上不同配方的热熔胶，粘接结果差异很大，而问题通常出在开放时间不够或使用温度超出范围。
热熔胶资料要写：基材与表面状态、施胶温度与开放时间、使用温度范围与耐热、包装形态（胶棒、胶粒或压敏），以及是否需要后固化。其中"耐热"和"施胶温度"是两回事，混写会直接导致选错型号。

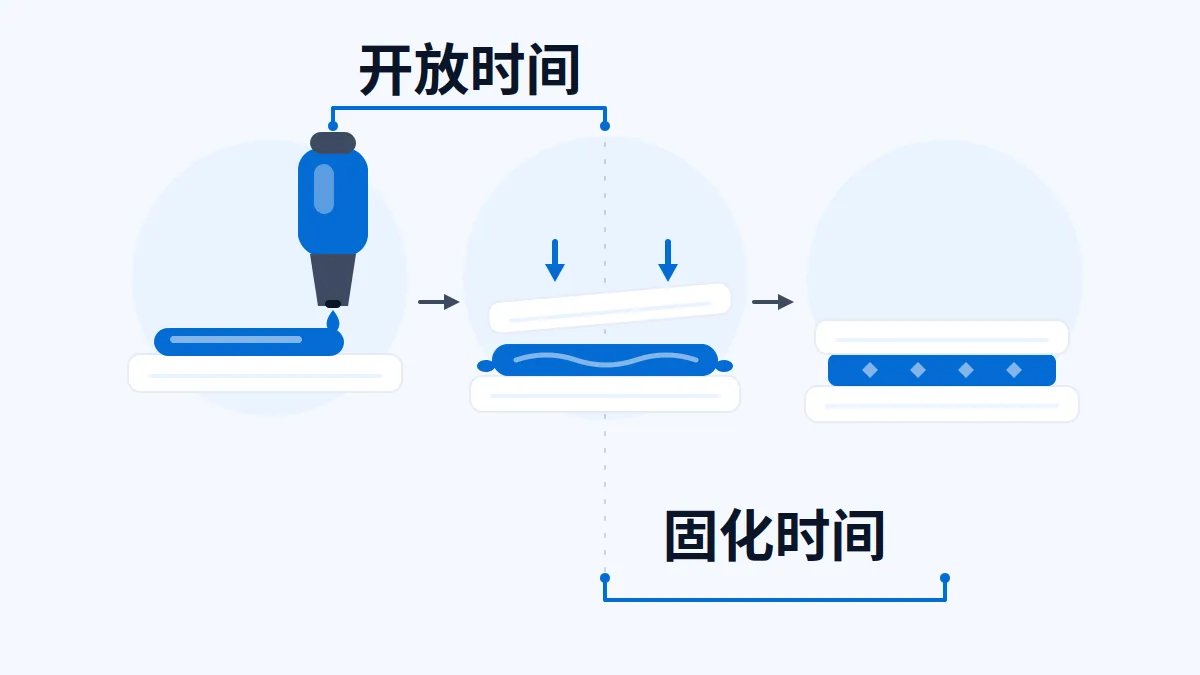

开放时间和凝固时间不是同一件事
热熔胶是热塑性胶粘剂，常见形态是不同直径的实心胶棒，用胶枪的持续加热元件熔化后挤出；刚挤出的胶温度高到足以烫伤皮肤，热时发粘，并在数秒到一分钟内固化（维基百科：Hot-melt adhesive）。资料里常用两个概念：开放时间是仍保有足够粘性、可以完成压合的操作时间，短则数秒，压敏类则可以无限长；凝固时间指形成可接受强度所需的时间（同上）。赶产线节拍时必须写明这两个值，只写"固化快"没有意义。
施胶温度和耐热是两个方向的要求
工业使用热熔胶相对溶剂型胶粘剂的好处是减少或消除 VOC，并省去干燥或固化步骤，储存期也长（同上）；代价是热负荷会限制基材选择，且高温下粘结强度会下降，甚至完全熔开（同上）。也就是说，"耐热 80 °C"说的是粘接后的使用环境，而"施胶温度 160 °C"说的是加工条件，两者要分别标注。如果使用温度确实较高，来源提到可以选用固化后进一步交联的反应型配方（如反应型聚氨酯、有机硅），或通过紫外等外部能量促进交联（同上）。
基材和表面能决定粘得牢不牢
来源对粘接机理的描述很实用：极性组分能与纸、木材、天然纤维等表面的极性基团形成酸碱作用和氢键，非极性聚烯烃链则与非极性基材相容，而良好的润湿是形成可靠粘接的前提（同上）。据此，资料里应写清基材种类、表面是否洁净干燥、是否涂装或覆膜，以及施胶后的压合时间与压力。以 EVA 为基体、萜烯酚树脂为增粘剂的体系是常见组合（同上），如果客户只说"塑料"，最好确认是 PP、PE 这类的低表面能材料还是 ABS、PVC 等。
与反应型胶粘剂的差别可参考环氧结构胶的混合比例与固化条件写法，胶带类产品的粘接要求可参考工业胶带的基材与胶系口径。
包装形态与运输与合规资料
胶棒、工业胶粒与压敏热熔胶的包装、储存条件和运输资料各不相同。无论哪种形态，客户通常会索要安全数据表与化学合规信息，这部分写法可参考胶粘剂与密封胶的 SDS、VOC 与 REACH SVHC 资料口径。
| 形态 | 常见规格写法 | 储存与运输资料项 |
|---|---|---|
| 胶棒 | 直径、长度、颜色、每支克重 | 储存温度上限、是否怕潮、装箱数量 |
| 工业胶粒 | 粒径或切片形态、软化点、粘度 | 包装袋材质与净重、熔融罐使用条件 |
| 压敏热熔胶 | 涂布量、初粘与持粘 | 离型纸、卷径、储存期 |
具体产品的软化点、开放时间、剪切强度与目标市场合规结论，须以厂家技术数据表与实测为准。本文只说明选型与询价前应把哪些条件写清，不替代配方验证与生产线试机。
