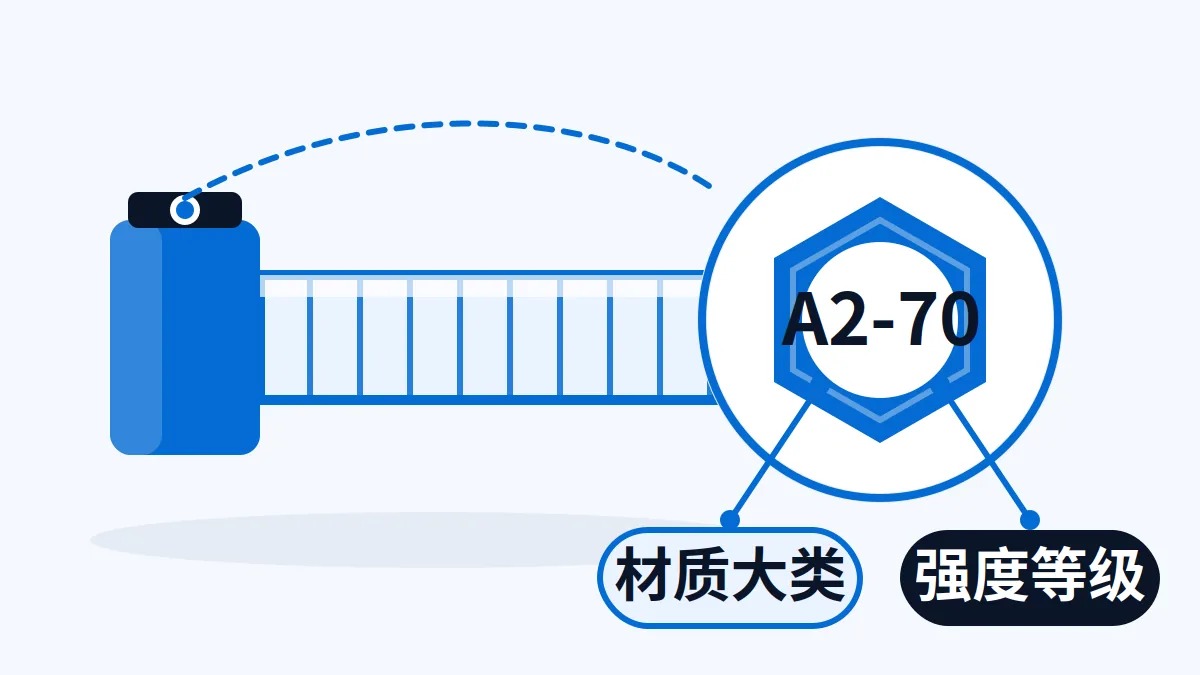

不锈钢螺栓上的 A2-70 可以拆成两部分：A2 是奥氏体不锈钢的钢种组，70 是性能等级。在适用的螺栓标准及试验条件下，70 对应最低抗拉强度 700 MPa；它不是螺栓的承载力，也不是屈服强度。A4-80 同样由钢种组 A4 和性能等级 80 组成，80 对应最低抗拉强度 800 MPa。先分清材料与强度，再结合实际环境和连接设计选用。
A2、A4 与 304、316 怎么对应？
A 表示奥氏体钢组，A2 和 A4 是其中不同的钢种组。采购沟通中常把 A2 与 304 类、A4 与 316 类联系起来；这有助于理解，但不能把钢种组代号当成具体牌号的证明。如果订单明确要求 304、316 或其低碳版本，应写明具体牌号及适用标准，并核对材料文件，而不是仅凭头部 A2 或 A4 标记判定。A4 组含钼，但有钼并不意味着能抵抗任何介质。关于钢组和标记，可参看伍尔特紧固件技术资料。
A2-70 和 A4-70 的性能等级相同，区别在钢种组；A4-70 和 A4-80 的钢种组相同，区别在性能等级。80 比 70 有更高的最低抗拉强度要求，不代表 80 比 70 更耐腐蚀，也不代表不同批次实测值完全相同。
700 MPa 能告诉你什么，不能告诉你什么？
MPa 是应力单位，1 MPa 等于 1 N/mm²。700 MPa 表示符合相应要求的 70 级螺栓的最低抗拉强度，不是 700 N 的拉力，也不能直接作为连接的允许载荷。螺纹有效截面积、实际受力方向、预紧、螺母配合、疲劳和连接结构都可能影响设计判断。
不锈钢并非没有屈服指标：它可用 0.2% 规定非比例延伸强度 Rp0.2 表征产生规定永久变形时的应力。伍尔特资料中，对 A2、A4 等奥氏体螺栓的 70 和 80 级列出 Rp0.2 最低值分别为 450 和 600 MPa；该表的直径栏为小于 M24，且应结合其注释和所用标准版本阅读。不要把这个表的数值无条件套到不同直径、特殊头型或其他标准的产品。
ISO 3506-1:2020 的公开范围说明，它针对规定钢种和性能等级的螺栓、螺钉及双头螺柱，按 10–35°C 环境温度试验；某些头部或杆部几何形状可能降低承载能力，而且该部分不规定扭矩与夹紧力、剪切强度或疲劳性能。实际工作温度不同于试验温度时，不能假定性能不变。螺母另有 ISO 3506-2，不能直接把螺栓的抗拉读法套到螺母上。碳钢等级的另一套读法见螺栓 8.8 级标记。
有盐、有氯或有酸时，怎样判断？
不要仅凭“沿海”“食品厂”或“室内”决定 A2-70、A4-80 一定够用。先写出接触的介质及浓度、温度、是否长期潮湿或干湿交替、有无缝隙积液、清洗方式，以及连接失效的后果。A4 是含钼的钢种组，可作为需要更强耐点蚀能力时的候选方向，但它不是任何盐、氯或酸环境的通用解决方案；酸的种类和浓度不同，不能用一个“耐酸”等级概括。
尤其是室内泳池：英国不锈钢协会的泳池材料指南区分了浸水或经常冲洗的部件与泳池空气中不常清洗的安全承重部件。后者可能发生应力腐蚀开裂；对于存在此风险且失效可能伤人的部件，指南指出 304 和 316 均不应使用。此时不能仅写“换 A4”，应把具体位置、清洁条件、荷载和失效后果交给有资质的设计人员评估适用材料及当地要求。
询价和收货时核对什么
- 先确认产品标准及版本、头型、螺纹规格、长度、数量，再分别写钢种组和性能等级，例如“按约定版本的 ISO 3506-1，A2-70”。如需要精确钢种，把牌号和材料标准另写；这只是字段示例，不是适用性结论。
- 把介质、温度、接触方式、安装位置和安全后果发给设计方及供应商；若连接承载或有疲劳要求，提供图纸、载荷和配套螺母信息，不能只用 700 或 800 MPa 选尺寸或定扭矩。
- 下单前约定需要的材质证明（MTC）或检验文件类型、试验项目及追溯范围。收货时对照订单行、产品规格、包装批号和文件中的试验单元；原材料成分证明不能自动替代成品机械性能结果。详见紧固件 MTC 与批次核对。
头部标记是识别线索，不是对每一工况或每个检验项目的独立证明。拿到文件后若牌号、等级、批次或试验对象对不上，应先向供方澄清，再决定是否接收或使用。
