“桥架按 40% 填充”是电气工程里最常见的口头规则之一，但它不是一个可以套所有桥架的公式。NEC 392.22(A) 给的是按桥架类型和宽度查表的允许填充面积；40–50% 是行业建议，不是条文里的统一百分比。用 24 英寸宽 × 4 英寸深 × 40% 去算，往往和表里的数对不上。
条文算的是“允许填充面积”
Eaton 的桥架手册引用了 NEC 392.22(A)：多芯电力、照明、控制或信号电缆混装时，所有电缆截面积之和不得超过表 392.22(A) 的允许填充面积[1]。表按桥架宽度给面积，不是按“宽度×深度×百分比”给。
手册还给了一个具体算例：3 英寸加载深度、6 英寸内宽的梯式桥架，允许填充面积是 3 × 6 × 0.389 = 7.0 in²，这是表 392.22(A) 第一列的第一个值[1]。注意 0.389 不是 0.40，也不是 0.5；它对应的是 3 英寸加载深度的 38.9%。

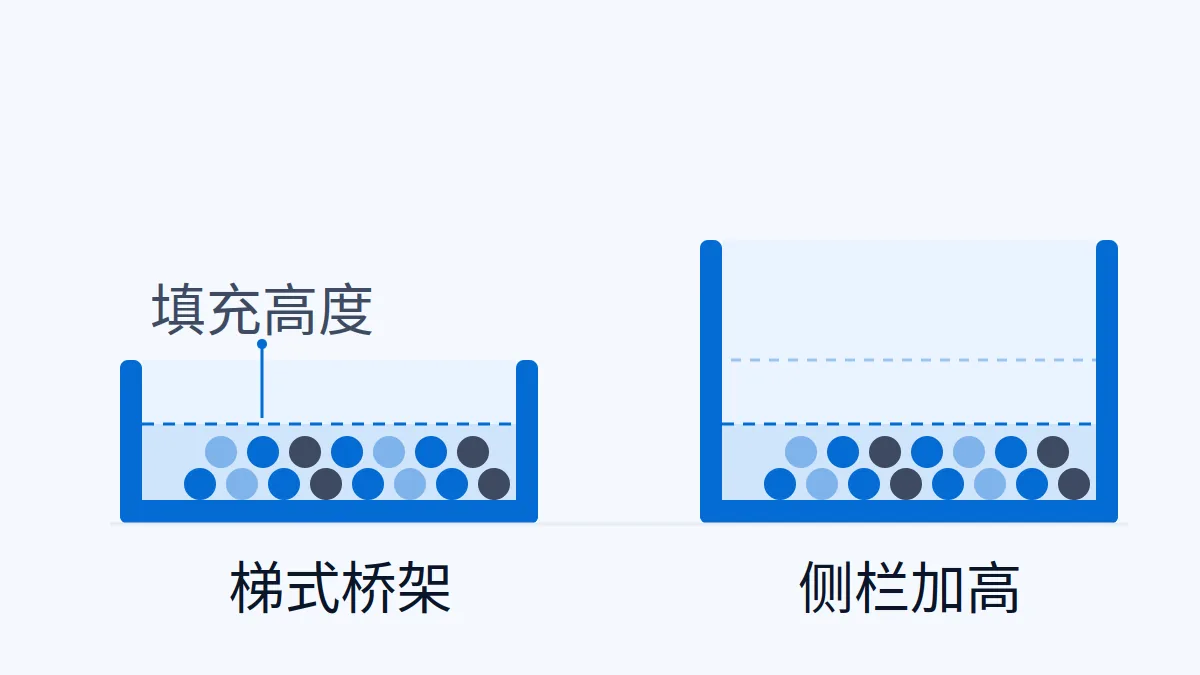

侧栏加高不等于能多放
同一份手册明确说：侧栏深度增加到 3 英寸以上，强度会增加，但不允许增加电力/照明电缆或混合电缆的填充面积；所有 3 英寸及以上加载深度的桥架，都按 3 英寸那一档的 38.9% 限[1]。所以 24 英寸宽、6 英寸深的桥架，不能按 24×6×0.4 算。
这就是“24 英寸不是 24×4×40%”的原因。正确做法是查该宽度对应的允许填充面积，再把所有电缆的截面积加起来比较；实心底槽的允许面积还会更低，散热条件不如梯式或通风槽。
40–50% 是建议，不是条文
OSHA 的桥架安全与健康信息公报说，电缆桥架填充“不应超过桥架内部面积的 40–50%”，并说明 NEC 对填充有更具体的要求，取决于桥架型式、载流量和电缆电压等级[2]。这是一份面向现场的通用建议，不能替代 392.22(A) 的查表。
工程上常把 40% 当设计目标、50% 当硬上限，是为了给后期增容和散热留余量。这个口径可以用，但要在图纸上写清依据的是哪一版 NEC、哪种桥架、哪一列面积；只写“40%”而不写表和列，审查时对不上。
算例：20 根 12 mm 电缆
单根 12 mm 外径电缆的截面积是 π × 6² = 113.1 mm²，20 根合计 2,262 mm²，换算成平方英寸是 3.51 in²（1 in² = 645.16 mm²）。6 英寸宽、3 英寸加载深度的梯式桥架允许 7.0 in²，3.51 ÷ 7.0 = 50%，刚好到通用建议的上限，几乎没有增容余量。
这里用的是电缆外径算截面积，不是把外径相加。多根电缆之间还有空隙，填充率按面积比算才能反映实际占用。若电缆是 4/0 及以上单芯，规则又不同，要按单层和直径之和核，不能套这个面积算法。
出口资料与图纸怎么写
桥架宽度、侧栏高度、加载深度、梯式/通风槽/实心底、材质与表面处理、每米重量、允许均布荷载、跨距、接地连续性，以及按哪一版 NEC 392.22(A) 算的填充表。客户给电缆清单时，要同时给外径、根数、电压等级和是否单芯，供应商才能出填充计算书。站内工业插头时钟位讲的是插接件识别，本文讲的是桥架填充，同属出口电气资料但对象不同。
最后提醒：填充率合格不等于载流量合格。多根电缆并排、桥架内温度升高时，还要按 NEC 310.15 或项目规范做载流量修正；填充和散热是两个检查项，不能互相替代。
